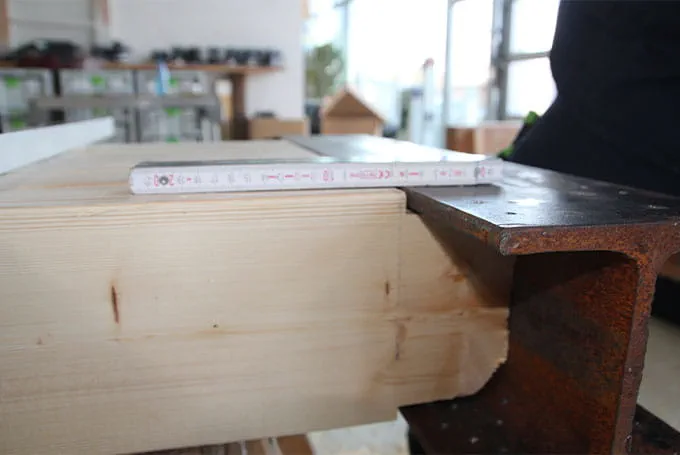

Poutre en acier avec poutres de plafond insérées
Description
Outils/Accessoires
Dans cet exemple d'application, les outils et accessoires recommandés sont les suivants :
Autres outils possibles
Pour des entailles d'une profondeur maxi. de 80 mm :
Préparation/Réglage
-

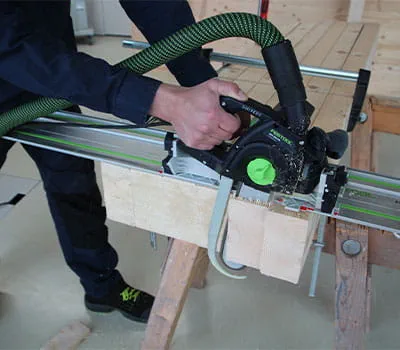

Découper les poutres à la bonne longueur
Les poutres doivent être tout d'abord découpées à la longueur souhaitée. Cette opération se fait en fonction de l'épaisseur du bois avec une scie circulaire ou une scie sabre. L'UNIVERS est utilisée pour une épaisseur de bois de 200 mm maxi. Nous recommandons l'utilisation d'un rail de guidage qui permet d'obtenir un résultat rapide et précis.
-

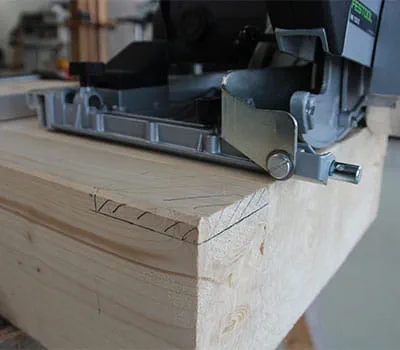

Marquer les entailles
La largeur et la profondeur de l'entaille dépendent des spécificités. La largeur est de 80 mm et la profondeur d'env. 10 mm.
Procédure à appliquer
-

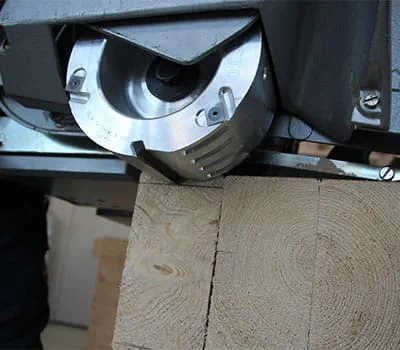

Régler la profondeur des entailles
Il est possible d'usiner l'entaille monté en une seule fois sur une couche de poutres jusqu'à une profondeur de 38 mm avec le dispositif de fraisage. Dans cet exemple, la profondeur d'entaille est d'env. 10 mm. La profondeur est réglée visuellement en positionnant le fer de rabot sur la fissure et fixée sur la machine sur le levier de blocage.
-
Positionnement du rail de guidage
Utiliser toujours un guidage pour des travaux de fraisage ! Le rail de guidage est utilisé ici avec la butée angulaire et l'indicateur de coupe. Le rail peut ainsi être orienté rapidement et exactement. La longueur du rail de guidage doit être sélectionnée en fonction de la nécessité.
-

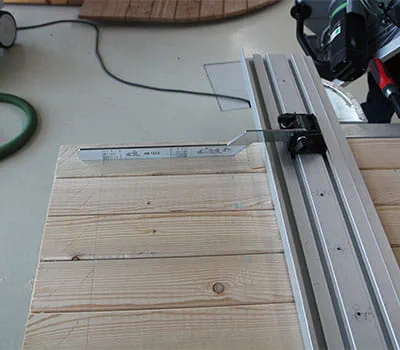

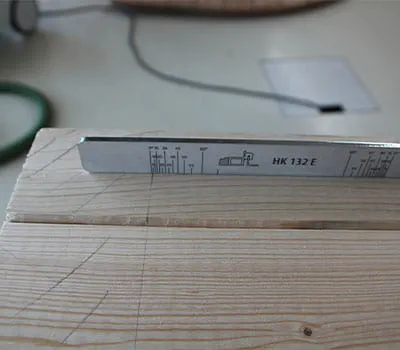

Utilisation de l'indicateur de coupe
L'indicateur de coupe peut être utilisé lorsque le guide parallèle est monté côté moteur. Celui-ci doit se trouver entièrement sur la table de la machine (voir diagramme de l'indicateur de coupe). Étant donné qu'une entaille à angle droit doit être réalisée, la ligne 0° est créée. Comme alternative, la machine peut être aussi orientée visuellement sur la fissure et le rail peut être fixé de manière correspondante.
-

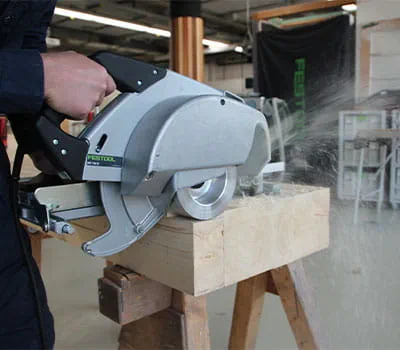

Réalisation du fraisage
Une fois que la profondeur de fraisage a été réglée, que le rail de guidage a été placé et fixé, il est possible de commencer le fraisage.
-

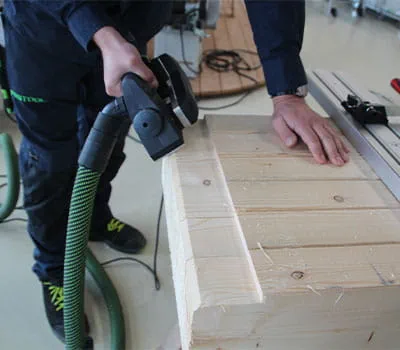

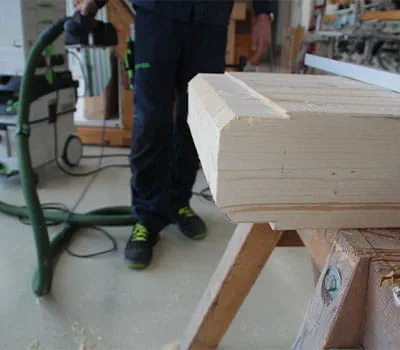

Placer le chanfrein sur la tête de la poutre
Pour obtenir un raccordement parfait à la poutre en acier, il faut en général appliquer un chanfrein sur la tête de poutre. Le rabot convient ici parfaitement.
-
Réaliser le côté opposé
Si une entaille est également requise sur le côté opposé, retourner la poutre et répéter les étapes 1 à 5.
-

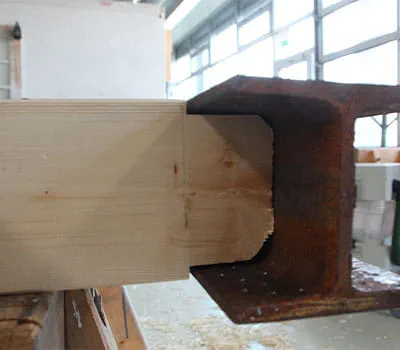

résultat
Les têtes de poutre sont maintenant prêtes pour le montage dans la poutre en acier.
-
