Poser des câbles derrière des plinthes | entailler des plinthes avec la KAPEX
Description
Lors des travaux d'aménagement intérieur, il est souvent nécessaire d'entailler ou rainurer des longerons, liteaux, plinthes, etc. afin de réaliser, par exemple, un passage pour dissimuler des câbles ou des tuyaux de chauffage. Cet exemple d'application décrit l'entaillage/le rainurage d'une plinthe avec la scie à onglets radiale KAPEX KS 120.
Liste des composants :
- Chute de 6 cm de large
Préparation/Réglage
-
Opérations préliminaires
Avant l'entaillage des baguettes ou des poutrelles, procédez aux opérations suivantes :
-
Marquage de la zone à entailler
Tenez la baguette contre le mur et placez le câble, comme dans l'exemple, à l'emplacement prévu par la suite. Apposez des repères pour délimiter la rainure.
-
Mise en place sur la scie
Poser la baguette à scier sur la table de la KAPEX.
-
Régler la limitation de la profondeur de coupe
Le dispositif de limitation de la profondeur de coupe réglable en continu permet de régler la plage de pivotement verticale du bloc de sciage. Il est ainsi possible de rainurer ou d'affleurer des pièces de manière simple.
Abaissez le levier de limitation de la profondeur de coupe jusqu'à ce qu'il s'enclenche puis déplacez le bloc de sciage vers le bas comme pour la découpe. Laissez l'outil éteint durant cette opération.
-
Réglage de la profondeur d'entaillage 1/2
Vous pouvez maintenant tourner le levier vers la droite ou la gauche pour régler la profondeur de rainurage adaptée à la pièce. Maintenez enfoncé le bloc de sciage pendant toute la durée de l'opération.
-
Réglage de la profondeur d'entaillage 2/2
Pour obtenir un résultat précis, vous pouvez apposer au préalable, sur une baguette de test ou à l'extrémité de la baguette, un repère indiquant la profondeur exacte. Tournez ensuite le levier jusqu'à ce que cette profondeur soit atteinte.
Procédure à suivre
-
Enclencher le laser à double ligne
Le laser à double ligne aide à rester exactement dans les limites de la zone de coupe.
-
Entaillage de la rainure
Mettez la baguette en position et utilisez le laser comme guide pour suivre votre repère. Ouvrez la fixation du dispositif de traction pour atteindre la largeur de coupe intégrale. Placez-vous d'un côté du repère pour commencer. Mettez maintenant la KAPEX en marche et procédez à la découpe. Décalez ensuite la pièce d'une largeur de coupe et effectuez la découpe suivante. Répétez ces opérations jusqu'à ce que la zone délimitée soit complètement entaillée.
-

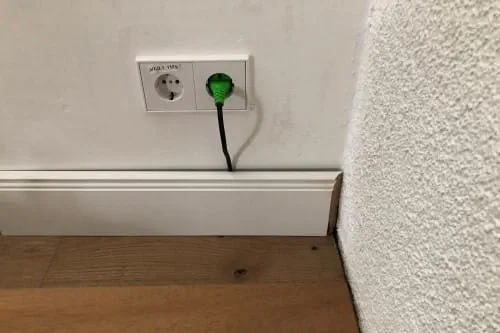

Entaille terminée
-
Mise en place de la baguette
Placez maintenant la baguette contre le mur, mettez soigneusement en place le câble dans l'entaille et tirez-le derrière la baguette jusqu'à l'emplacement souhaité.Procédez de la même manière pour faire ressortir le câble à un autre endroit. Vous pouvez ainsi dissimuler tous les câbles gênants.
-
