Découper l'isolation entre chevrons avec la scie pour matériaux isolants ISC 240

Solutions spécifiques pour les ruptures de tuyaux
Chevrons-avec-moises

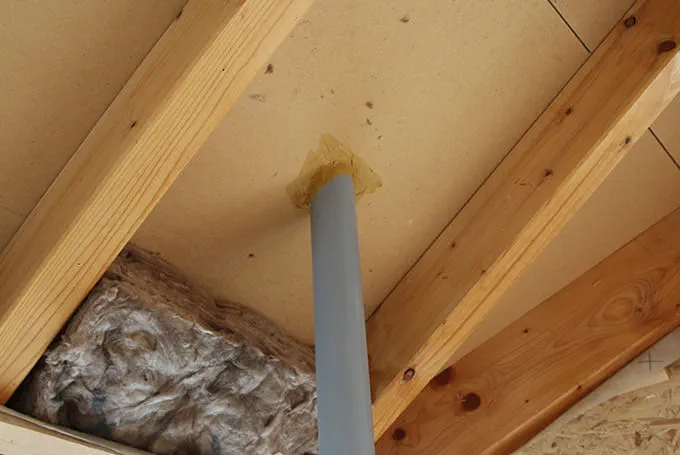

Passage de tuyaux dans l'espace entre les chevrons
L'exemple d'application suivant décrit en détail la découpe de l'isolation entre chevrons. Une attention particulière est portée à la découpe dans la zone de passage de tuyaux. L'exemple d'application montre comment la scie pour matériaux isolants Festool permet de venir à bout de ces difficultés avec aisance et célérité.

    Livraison standard

    Lors de la pose d'isolation entre chevrons, il est essentiel de veiller à ce que le matériau isolant remplisse bien toutes les cavités. La précision de la découpe revêt de ce fait une importance particulière. La présence de vides dans le matériau isolant est susceptible d'occasionner des dégradations de la construction dues à la formation d'eau de condensation et au développement de champignons. Le passage de tuyaux ou la présence d'autres éléments de construction dans l'espace interstitiel nécessitera un découpage précis du matériau isolant. La scie ISC permet d'effectuer aisément et rapidement ces découpes de précision.

    Outils/accessoires

    Préparation / réglage

    • Changement du porte-lame

      Pour effectuer des découpes en biseau dans le matériau isolant, il pourra s'avérer nécessaire d'utiliser le porte-lame le plus long. Remplacer le porte-lame si nécessaire en suivant les consignes de la notice d'utilisation.

      +
      Changement du porte-lame

    Procédure

    • Mesure de la largeur de l'espace interstitiel

      Mesurer la largeur de l'espace interstitiel en l'augmentant (ici, de 1 cm) pour obtenir un meilleur serrage.

      +
      Mesure de la largeur de l'espace interstitiel

    • Régler la largeur de la butée angulaire

      L'échelle permet de lire la cote souhaitée et de la bloquer correctement en position.

      +
      Régler la largeur de la butée angulaire

    • Découper le matériau isolant

      Positionner le matériau isolant entre chevrons sur l'onglet de butée et le découper avec la scie ISC munie de la coulisse de rail de guidage.

      +
      Découper le matériau isolant

    • Mesurer la distance restante par rapport au centre du tube

      +
      Mesurer la distance restante par rapport au centre du tube.

    • Retirer l'équerre

      +
      Retirer l'équerre.

    • Prendre la mesure et découper l'isolation entre chevrons

      Il s'agit à présent d'effectuer une découpe directe dans le matériau isolant pour reporter la cote (jusqu'au centre du tuyau). Au lieu d'effectuer une découpe, il est également possible d'utiliser un crayon (Edding) pour marquer le tracé.

      +
      Prendre la mesure et découper l'isolation entre chevrons

    • Positionnement pour une découpe en biseau

      Positionner une équerre sur l'entaille effectuée précédemment ou sur le marquage et découper de la même façon.

      +
      Positionnement pour une découpe en biseau

    • Effectuer la découpe en biseau

      Il est possible d'utiliser une planche pour effectuer la découpe de l'isolation entre chevrons.

      +
      Effectuer la découpe en biseau

    • Effectuer la découpe en biseau

      Il est possible d'effectuer une coupe en biseau précise sans dispositif de guidage.

      +
      Effectuer la découpe en biseau

    • Tracer la position du tuyau

      Mettre le matériau isolant en place et marquer la position du tuyau avec un crayon.

      +
      Tracer la position du tuyau

    • Reporter le marquage sur les deux moitiés du matériau isolant.

      Placer les deux pièces l'une à côté de l'autre et reporter les marques.

      +
      Reporter le marquage sur les deux moitiés du matériau isolant.

    • Tracer un cercle

      +
      Tracer un cercle

    • Marquage terminé

      Matériau isolant marqué

      +
      Marquage terminé

    • Découper l'isolation entre chevrons

      Découper à main levée le matériau isolant à l'endroit correspondant et répéter l'opération sur la contre-pièce.

      +
      Découper l'isolation entre chevrons

    • Matériau isolant découpé

      +
      Matériau isolant découpé

    • Poser le matériau isolant

      +
      Poser le matériau isolant

    • Résultat final

      Après découpe de l'isolation entre chevrons, le passage du tuyau présentera idéalement l'aspect suivant.

      +
      Résultat final
