zwaluwstaartverbinding
Beschrijving
De zwaluwstaartverbinding is een doeltreffende houtverbinding die in de houtbouw wordt gebruikt om nevenbalken met hoofdbalken te verbinden. In dit voorbeeld wordt getoond hoe een verbinding tussen dakspanten en nokbalk wordt gemaakt met behulp van de bovenfrees OF 2200 en een freessjabloon van LIGNATOOL.
Machines/toebehoren
Voorbereiden/Instellen
-
Dakspanten markeren
-
Het op maat zagen van dakspanten

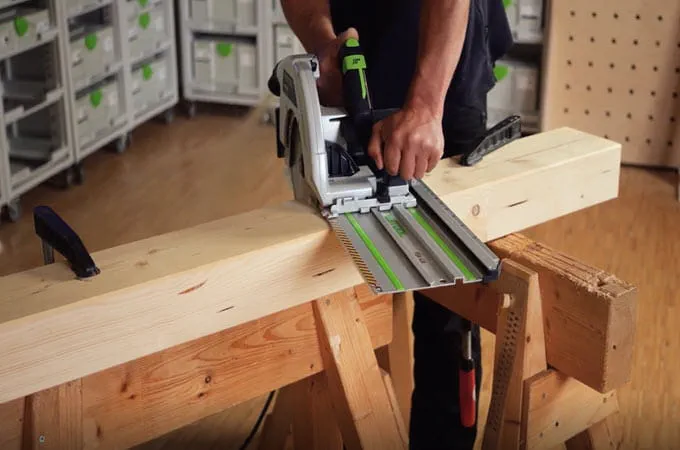

Met de afkortgeleider worden de spanten op maat gezaagd.
-
Dakspanten bevestigen

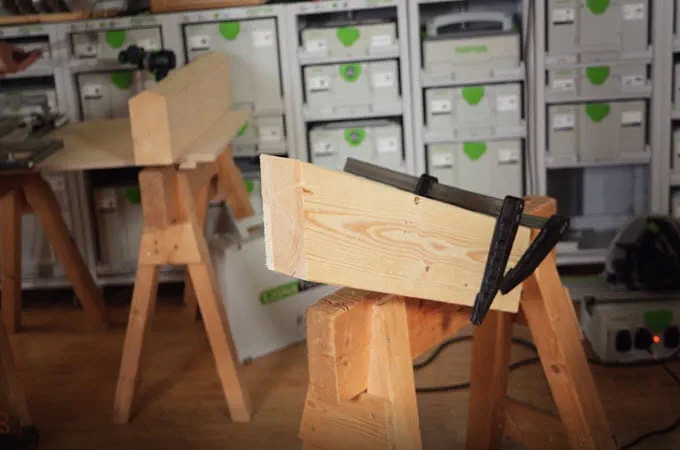

De spanten worden met schroefklemmen vastgezet om te voorkomen dat ze verschuiven.
-
Het freessjabloon voor de pen afstellen

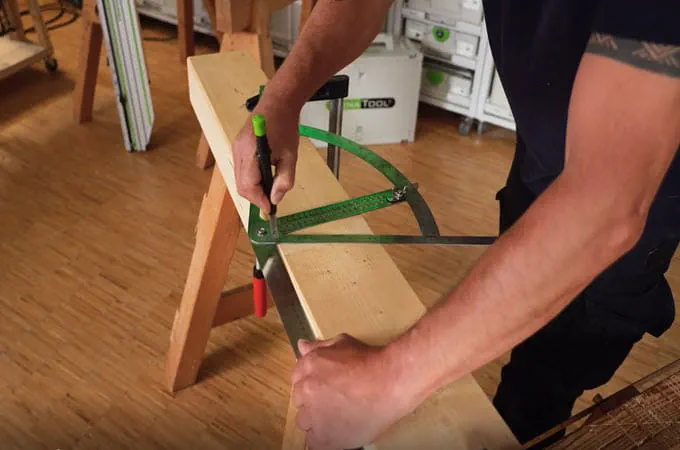

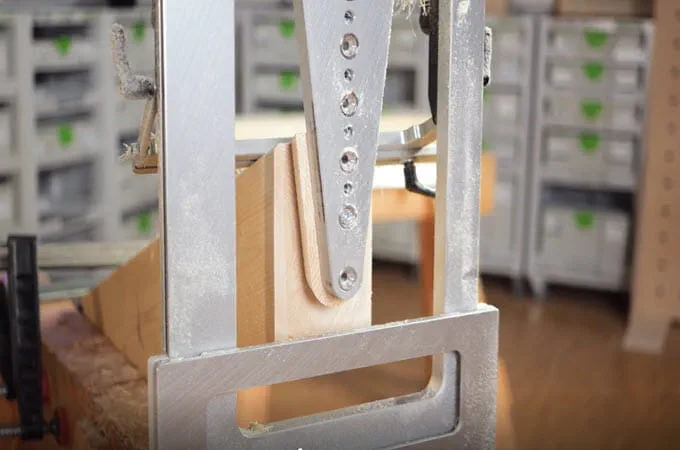

Op het sjabloon moeten de aanslagarmen worden afgesteld op de dakhelling en de lengte van de pen. Daarom wordt eerst de hoek direct op de dakspant gemeten en vastgesteld.
-

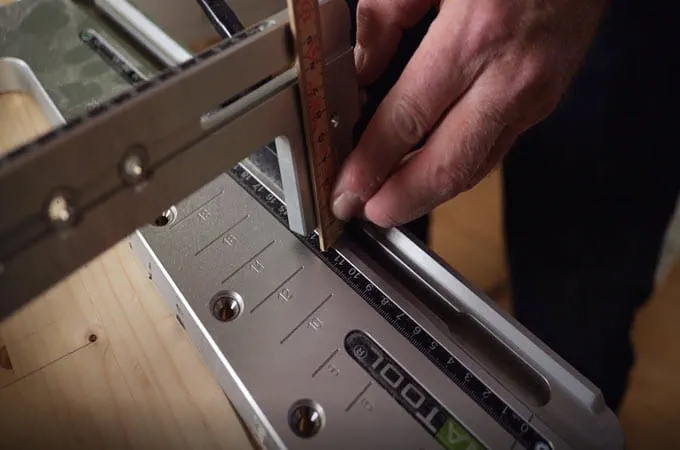

De lengte van de pen op het sjabloon instellen

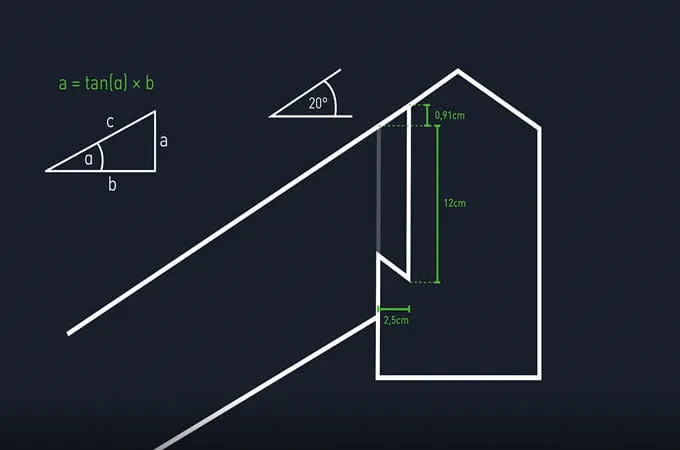

In ons voorbeeld bedroeg de lengte van de pen 12 cm, vermeerderd met een verschilmaat van 9,1 mm. De verschilmaat wordt berekend met behulp van de tangensfunctie. Deze is afhankelijk van de lengte van de pen en de hellingshoek van het dak.
-
Het sjabloon voor pen-en-gatverbindingen op de spanten bevestigen

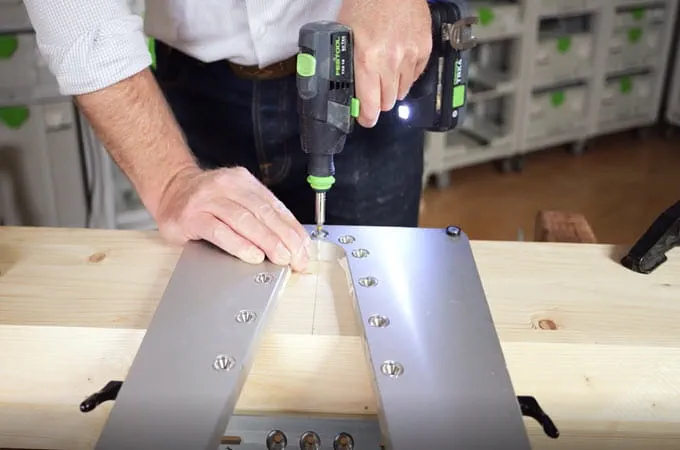

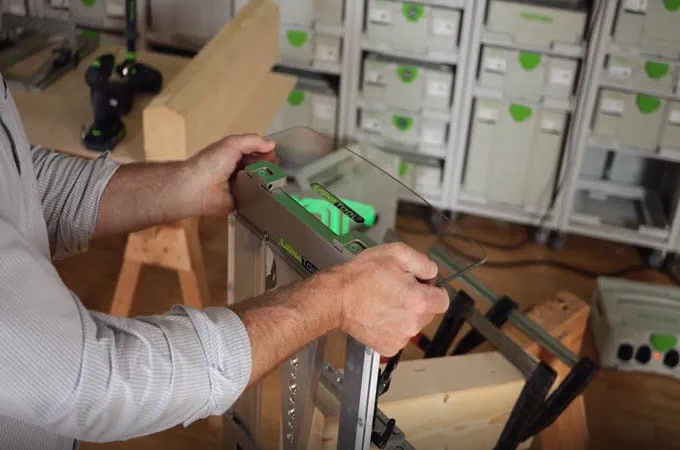

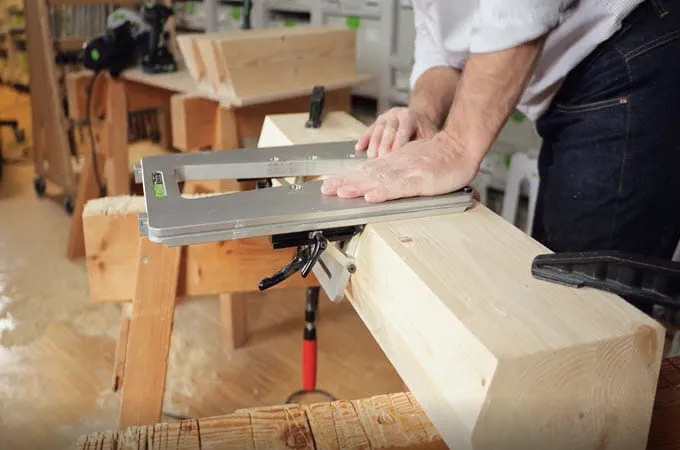

Het sjabloon kan nu op de spanten worden bevestigd. Het sjabloon wordt met schroeven aan het werkstuk vastgezet. Daarnaast worden de geleidingssleden en de spaanderbeschermkappen gemonteerd.
-
De bovenfrees voorzien van een geleideplaat en frezen

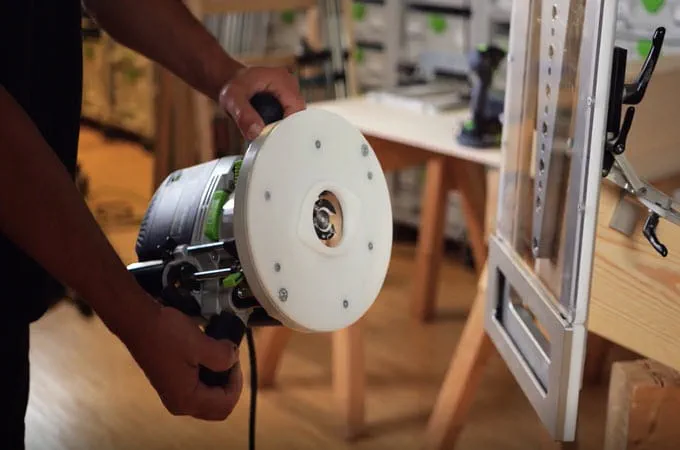

De OF 2200 bovenfrees wordt geleverd met de basisplaat en de frees.
-
De freesdiepte instellen

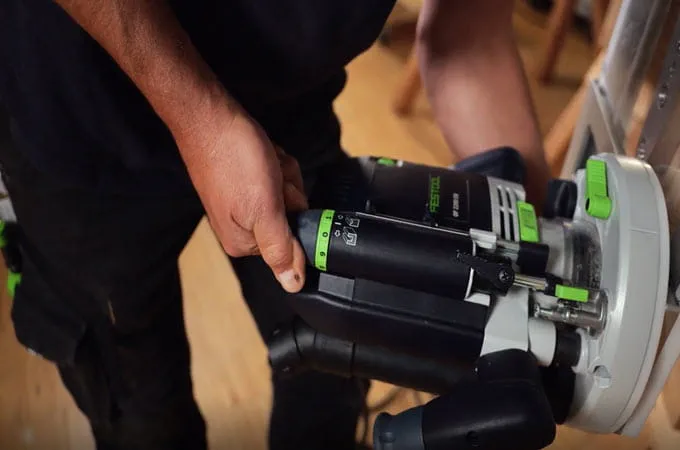

De bovenfrees wordt aan het sjabloon bevestigd, waarna de freesdiepte wordt ingesteld. In ons voorbeeld wordt de freesdiepte ingesteld op 25 mm. Bijzonder handig is de fijnafstelling, die tot op een tiende millimeter nauwkeurig kan worden ingesteld.
Werkwijze
-
Voer de freesbewerking uit (pen)

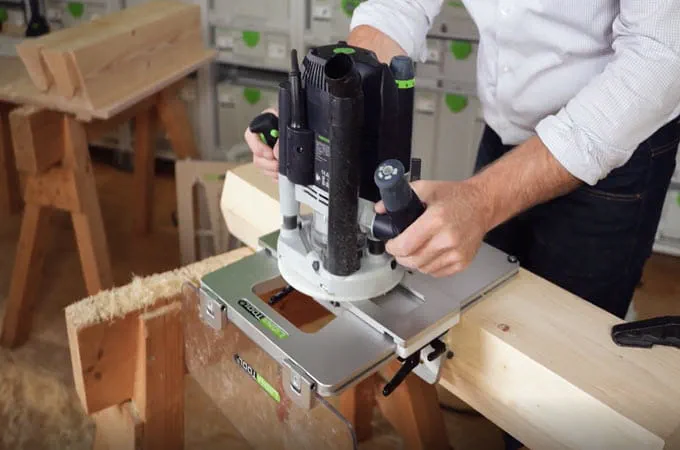

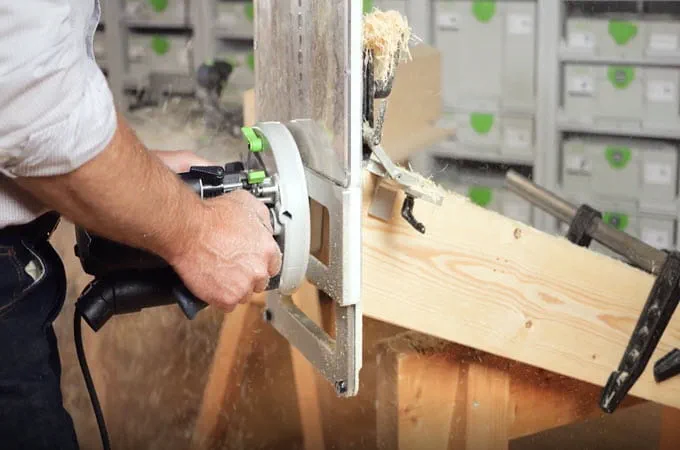

Nu kan de eerste freesbewerking worden uitgevoerd. Het is altijd raadzaam om eerst een proeffreesbewerking op beide elementen uit te voeren en vervolgens de pasnauwkeurigheid te controleren.
-
Voltooide freesbewerking van de pen
Eerst wordt er aan de randen gefreesd om uitscheuren te voorkomen, en vervolgens wordt het binnenste gedeelte uitgefreesd.
-
Het sjabloon voor het tapgat instellen

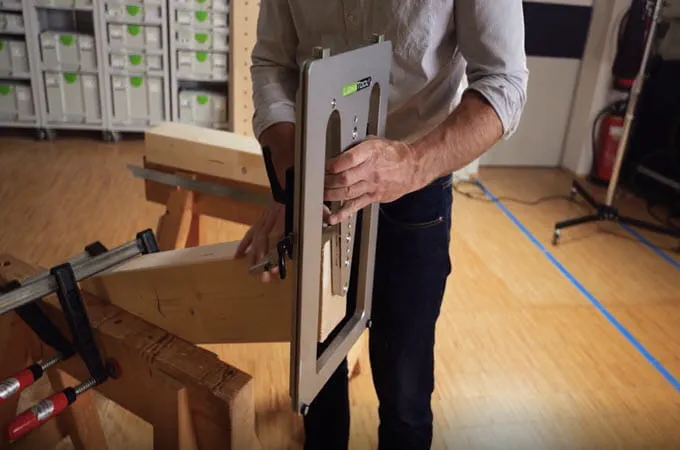

Het sjabloon wordt afgestemd op de dakhelling door de aanslagen tegen de afschuining te plaatsen en op de juiste wijze vast te zetten.
-
De lengte van de spil instellen
Nadat de dakhelling is ingesteld (hier 20°), kan de lengte van de pen worden ingesteld (hier 12 cm).
-
Bevestig het sjabloon aan de dakbalk
Het sjabloon wordt tegen de asmarkering geplaatst en met een borgschroef vastgezet.
-
Voer een freesbewerking uit (penopening)
Nadat de geleidingsslede en de spaanafleider zijn gemonteerd, kan de frees op de slede worden gemonteerd. Vervolgens wordt de freesbewerking uitgevoerd. De freesdiepte blijft constant.
-

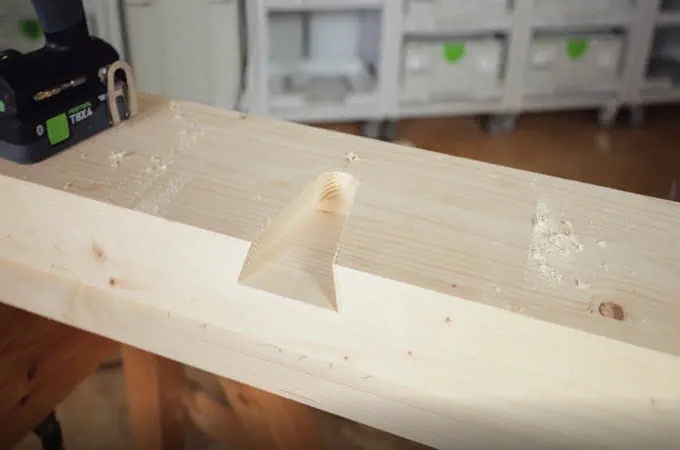

Voltooide freesbewerking van het tapgat
Er wordt met de klok mee gefreesd. Om uitscheuren te voorkomen, wordt eerst kort aan de rechterkant gefreesd en vervolgens wordt overgeschakeld naar de „juiste” kant. Ook hier geldt: u kunt het beste eerst een proeffreesbewerking uitvoeren.
-
Dakspanten aan de nokbalk bevestigen

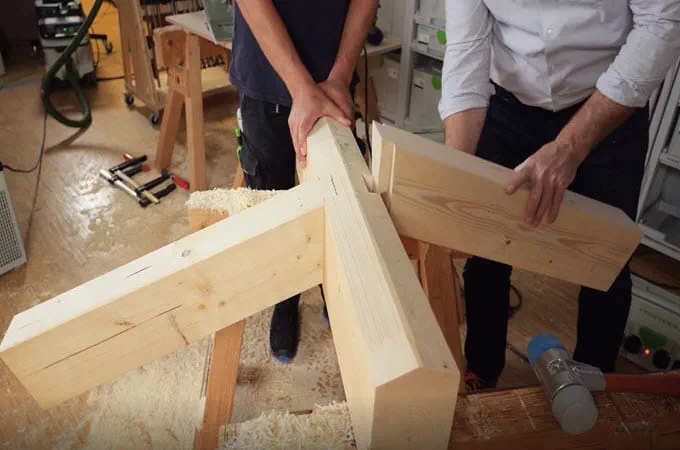

Nadat er een proeffreesgang op de pen en het pengat is uitgevoerd, kunnen alle freesbewerkingen worden uitgevoerd en kan het geheel vervolgens worden gemonteerd. De dakspant wordt eenvoudig via de zwaluwstaartpen in het pengat gehaakt en met een zware rubberen hamer op zijn plaats geslagen.
-
Zorg ervoor dat de verbinding niet losraakt

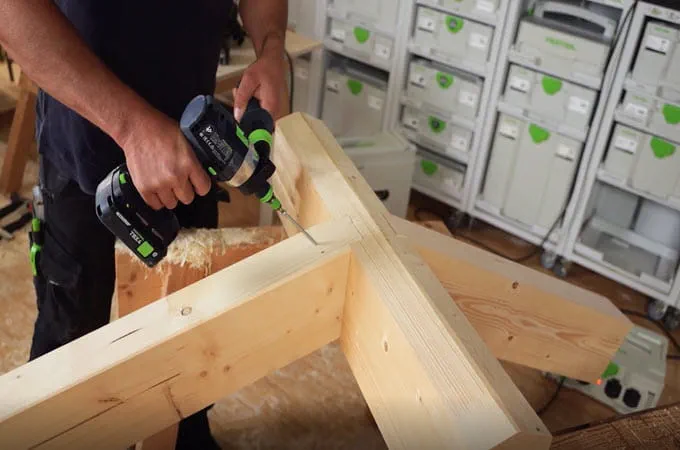

Met een schuin aangedraaide borgschroef worden de spanten tegen eventueel losraken beveiligd en is de verbinding voltooid.
-
Voltooide verbinding

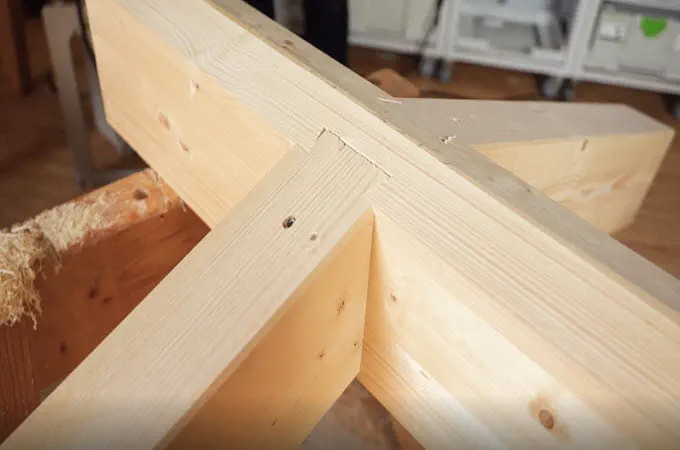

De voltooide zwaluwstaartverbinding is een zeer sterke verbinding die een snelle montage mogelijk maakt. Bovendien zijn er vrijwel geen metalen verbindingselementen voor nodig. En het mooiste is: ze ziet er ook nog eens mooi uit.
