Werkbok met zwaluwstaartverbinding zelf bouwen
Beschrijving
Werkbokken met gespreide poten zijn uiterst stabiel en kunnen zware lasten dragen. In vergelijking met andere constructies is voor het transport veel ruimte nodig. Door de constructie met zwaluwstaartverbindingen is demontage en een ruimtebesparend transport mogelijk zonder dat daarbij de stabiliteit in het geding komt.
Materiaallijst
Voor een stel bokken zijn nodig:
- Langsligger, 80x160 CVH, lengte 2 m, 1 stuks
- Poten, 60x80 CVH, lengte 2 m, 4 stuks
- Plankverbindingsstrip, 19 mm 3-laagse plaat, 120x300 mm, 4 stuks
- Schroeven, 5,0x50 mm, 16 stuks
Machines/accessoires
Voorbereiden/instellen
-

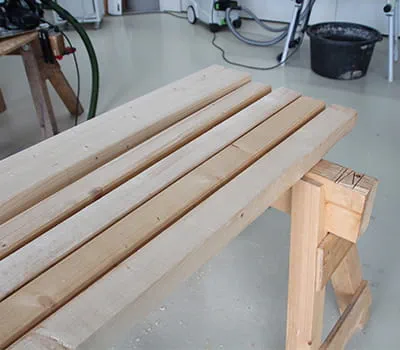

Materiaal voorbereiden
Het in dit bouwplan getoonde materiaal is voldoende voor een stel werkbokken.
-

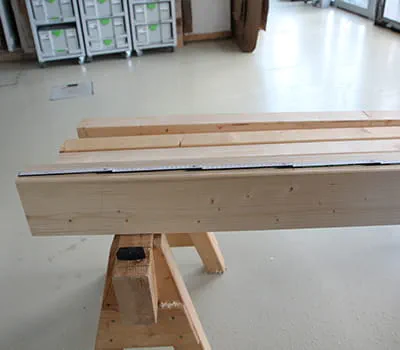

Langsliggers aftekenen
De in deze handleiding gebouwde werkbokken hebben een totale lengte van 90 cm. Telkens 20 cm van de einden wordt een asmarkering afgetekend voor de positie van de poten. Daarbij blijven de twee langsliggers heel om de losse delen beter en veiliger te kunnen vastspannen.
-
Aftekenen van de langsliggers voor de zwaluwstaartfrezing
De poten worden hier onder een hoek van 12° uit elkaar gezet. Voor het aftekenen van de langsliggers werd hier een sjabloon gemaakt om het aftekenen te vergemakkelijken.
Op de aftekening wordt bovendien een markering bij 35 mm aangebracht om de sjabloon later aan te leggen.
De sjabloon voor zwaluwstaartfrezing is van LIGNATOOL.
-

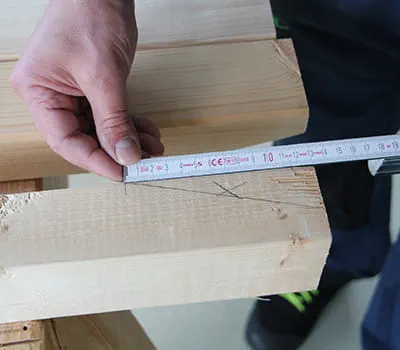

Aftekenen van de bokpoten
Het tegen de langsligger liggende einde van de poten wordt met een schuine stand van 15° voorzien. Hiervoor worden de poten passend afgetekend. Er wordt een wig met kantlengte 13x3,5 cm afgetekend.
Werkwijze
-

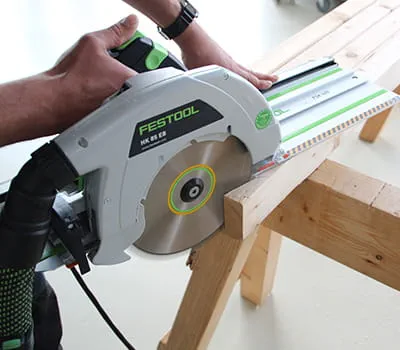

Op maat zagen van de bokpoten
Met de handcirkelzaag en gemonteerde afkortrail worden alle poten (6x8 cm) op maat gezaagd. Net als bij de langsliggers blijven twee poten heel.
-
Markering voor de zwaluwstaartpennen op het zaagvlak van de bokpoten aftekenen
Hier in het midden 2 cm van de kopzijde
-
Sjabloon aanleggen
De sjabloon wordt op de markering gelegd en vastgemaakt. Gedetailleerde informatie over het LIGNATOOL-systeem vindt u op: www.lignatool.at
-

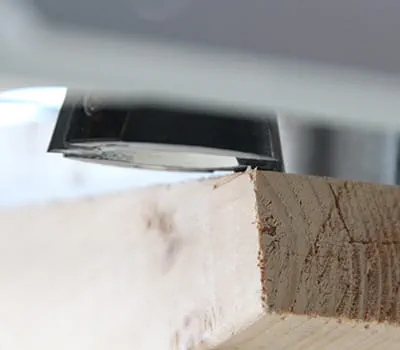

Diepte aan de bovenfrees instellen
Frees op de materiaalbovenkant brengen en vastzetten.
-

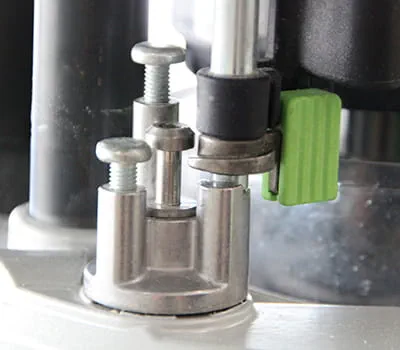

Instelbare aanslag op laagste stand draaien
In deze positie kan later de vergrendeling geactiveerd worden om de grondplaat aan de freeseenheid te koppelen.
-

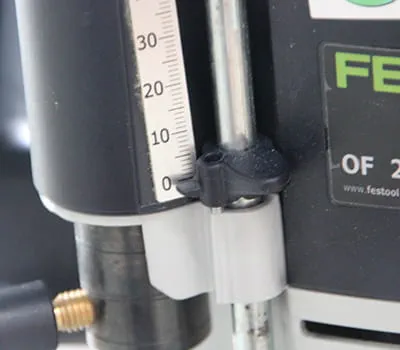

Wijzer van de diepteaanslag op nul zetten.
-

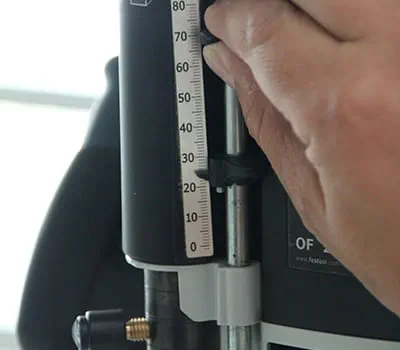

Freesdiepte instellen
Diepteaanslag op 25 mm instellen en diepteaanslag vastzetten.
-

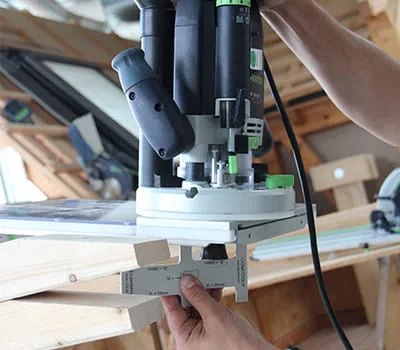

Dieptefijninstelling
Bovenfrees op de ingestelde diepte brengen en de excenter voor het koppelen van de diepteaanslag en instelbare aanslag activeren. Daarna de freesdiepteklem op de greep openen. Nu kan de diepte gemakkelijk door middel van de instelmaat op de exacte diepte ingesteld worden.
-

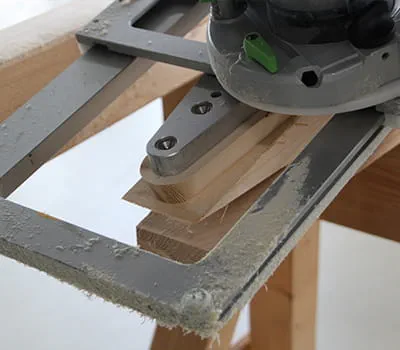

Zwaluwstaart frezen
Frezingen op alle poten uitvoeren.
-

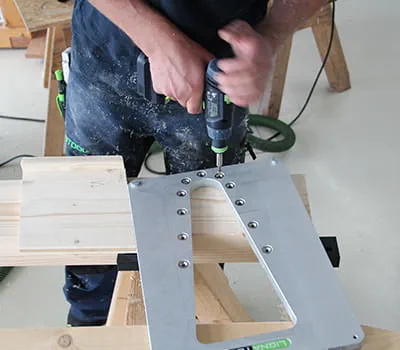

Sjabloon voor de pengatfrezing op de langsligger aanleggen
De freessjabloon uitlijnen en vastzetten.
-

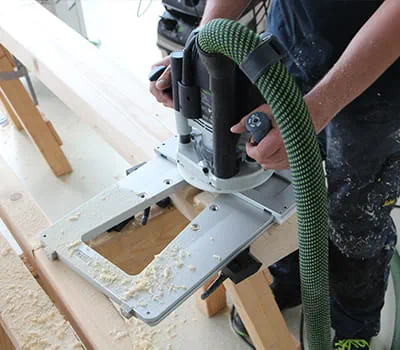

Frezing op de langsliggers uitvoeren
Frezing wordt met de reeds ingestelde diepte uitgevoerd.
-

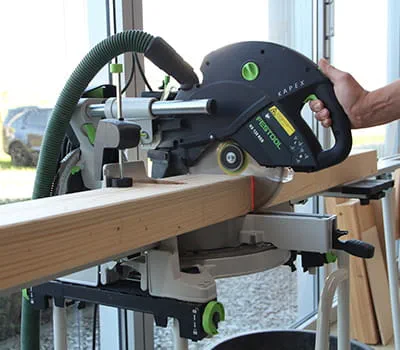

Afkorten van de componenten
Zoals als vermeld, wordt aangeraden om de langsliggers pas na de frezingen op de eindlengte in te korten. Ook de poten worden nu in het midden afgekort. De eindlengte van de poten wordt echter pas later in gemonteerde toestand exact uitgevoerd.
-

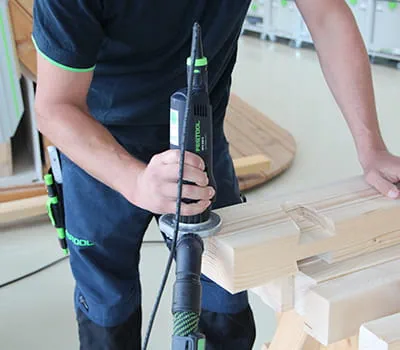

Componenten afkanten
De op maat gezaagde componenten kunnen nu afgekant worden en eventueel nog geschuurd.
-

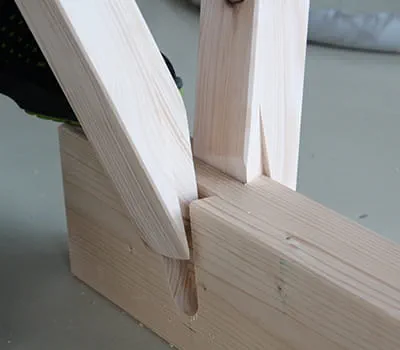

Poten plaatsen
Poten plaatsen en met een hamer op perspassing brengen.
-

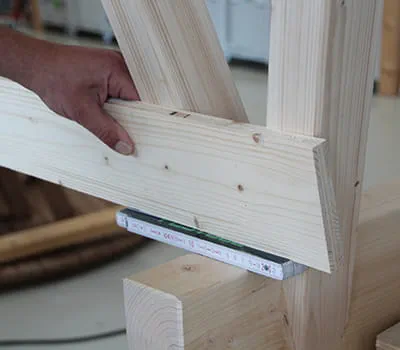

Plankverbindingsstrip aanleggen en aftekenen
-

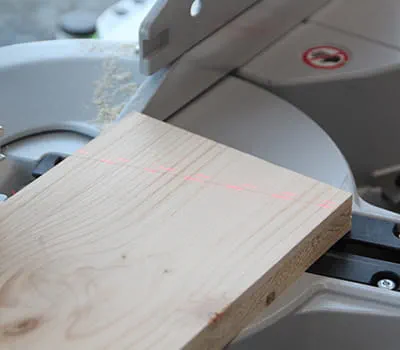

Plankverbindingsstrips met de afkortzaag op maat zagen
Planken met snijlijnlaser uitlijnen en op maat zagen
-

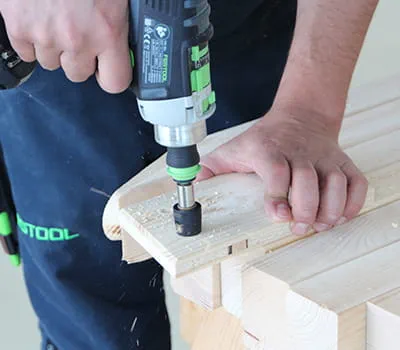

Plankverbindingsstrips voorboren
Schroefposities met de verzinkboor voorboren.
-

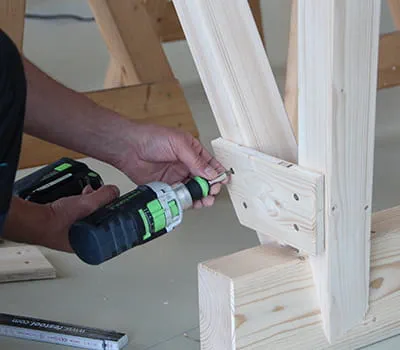

Plankverbindingsstrips monteren
Erop letten dat de poten strak in de verbinding zitten. Belangrijk: De plankverbindingsstrips moeten met een afstand tot de langsligger worden gemonteerd (hier een meterstokbreedte).
-

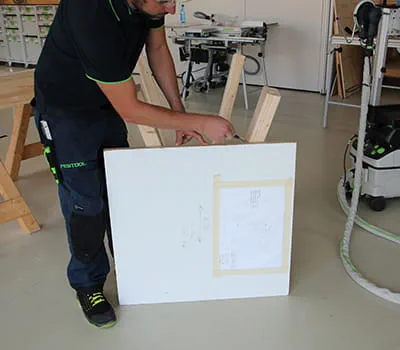

Delen van de poten markeren
Gewenste bokhoogte met een plaat aan de poten aftekenen (hier 75 cm)
-
Poten met de handcirkelzaag en de afkortrail inkorten
Op de handcirkelzaag wordt een helling van 12° ingesteld. Nu eenvoudig opleggen en afzagen.
-

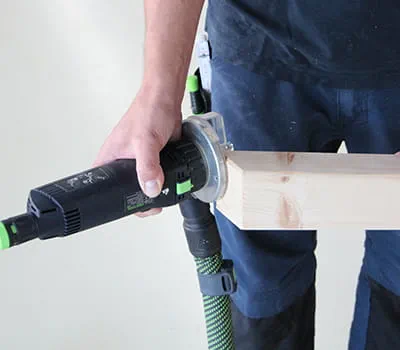

Standvlak afkanten
De zaagkanten en latere standvlakken moeten nog met de afkantfrees worden bewerkt.
-

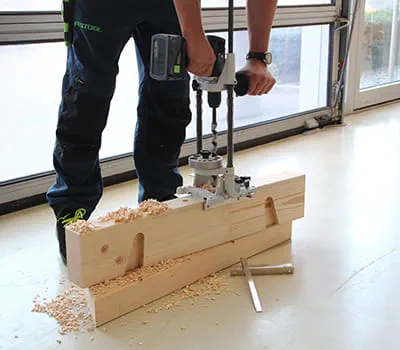

Tip: Langsliggers extra van boorgaten voorzien
Met extra boorgaten van 20 mm kan het MFT-spanysteem worden gebruikt. Aanbevolen wordt om de boorgaten doorgaand uit te voeren zodat spanen naar beneden kunnen doorvallen.
-

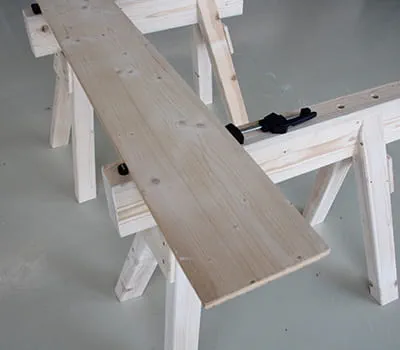

Eindresultaat
Voltooide werkbokken met ingespannen werkstuk
-
