Uitsparing frezen met het multifreessjabloon MFS

Uitsparing frezen
Een rechthoekige of ronde uitsparing frezen?  In dit toepassingsvoorbeeld wordt beschreven hoe een uitsparing voor een ventilatierooster kan worden gefreesd. Daarbij ontdekt u hoe u de in te stellen grootte correct berekent, instelt en vervolgens mooi freeswerk verricht.

    Beschrijving

    Met een multifreessjabloon MFS kan op eenvoudige wijze een uitsparing worden gemaakt. Met het verschuif- en uitbreidbare sjabloonprincipe kunnen verschillende traploze en rechthoekige uitsparingen en cirkels worden gefreesd.

    In dit voorbeeld wordt beschreven hoe een uitsparing in een ventilatierooster kan worden gefreesd.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Alternatieve mogelijkheden

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Eerst wordt de grootte van het ventilatierooster opgenomen. Hiervoor wordt de volgende werkwijze aanbevolen:

      Het multifreessjabloon kan het gemakkelijkst worden ingesteld als u steeds alleen de diagonaal tegenover elkaar liggende profielen losdraait en vastdraait. Het freessjabloon is zodoende altijd slechts in één richting verschuifbaar.
      De arm moet zo worden ingesteld dat het ventilatierooster maatzuiver in het raam geschoven kan worden.

      +
      Grootte van het ventilatierooster opnemen

    • Vervolgens kan de desbetreffende lengte- en breedtemaat van de schaal op het aluminium profiel afgelezen worden (zie afbeelding).

      Berekening van de instelmaat:

      Voor de instelmaat moet bij de grootte van het ventilatierooster (lengte en breedte ) de kopieerringdiameter - freesdiameter worden opgeteld.

      Voorbeeld:
      Ventilatierooster: lengte 430 mm, breedte 76 mm
      Kopieerringdiameter 30 mm - freesdiameter 20 mm = toegevoegde maat 10 mm

      Instelling freessjabloon:

      Ventilatierooster
      Lengte 430 mm + 10 mm = instelmaat 440 mm
      Breedte 76 mm + 10 mm = instelmaat 86 mm

      In ons voorbeeld tellen wij er nog een speling van 2 mm bij op. Zo komen we dus aan een instelmaat van 442 x 88 mm.

      +
      Berekening van de instelmaat

    • Instellen:

      • Kies op het freessjabloon de berekende instelmaat. Draai daarna, zoals al is beschreven, de twee diagonaal tegenover elkaar liggende borgschroeven los, stel de gewenste breedte in en draai de schroeven weer vast.
      • Met de twee andere diagonaal tegenover elkaar liggende borgschroeven wordt op dezelfde wijze de lengtemaat ingesteld.
      • Nu wordt de positie van het ventilatierooster inclusief toegevoegde maat op het werkstuk aangegeven om vervolgens de uitsparing te frezen.

      +
      Sjabloon instellen

    • Positioneer het multifreessjabloon op het werkstuk en stel deze op de markeringen af.

      Belangrijk: bevestig het sjabloon vóór het frezen altijd met schroefklemmen.

      +
      Multifreessjabloon positioneren

    Werkwijze

    • Op de bovenfrees worden nu de kopieerring, de frees en de stofzuiger conform de handleiding gemonteerd.

      Stel de freesdieptes met behulp van de revolveraanslag in.

      Kies toerentalstand 6.

      Schakel de machine in en laat deze met de eerste ingestelde freesdiepte van de revolveraanslag in het werkstuk invallen.



      +
      Monteer de kopieerring, frees en stofafzuiginrichting

    • Leid de machine met kopieerring met de klok mee (in tegengestelde richting) langs het multifreessjabloon tot aan het beginpunt.

      Frees in twee tot drie bewerkingen de doorbraak in het werkstuk.

      +
      Bovenfrees met de klok mee bewegen

    • Tip: bij een grotere uitsparing kan de bovenfrees omvallen. De, bij de levering van de MFS inbegrepen, kantelbeveiliging voorkomt dit. Daarvoor moet alleen de bestaande kopieerring in het desbetreffende deel van de kantelbeveiliging worden geplaatst om de uitsparing te frezen.

      +
      Kopieerring plaatsen

    • Het resultaat is een zuiver uitgefreesde ventilatieroosteruitsparing die met behulp van het Festool-systeem op eenvoudige en efficiënte wijze kon worden gemaakt.

      +

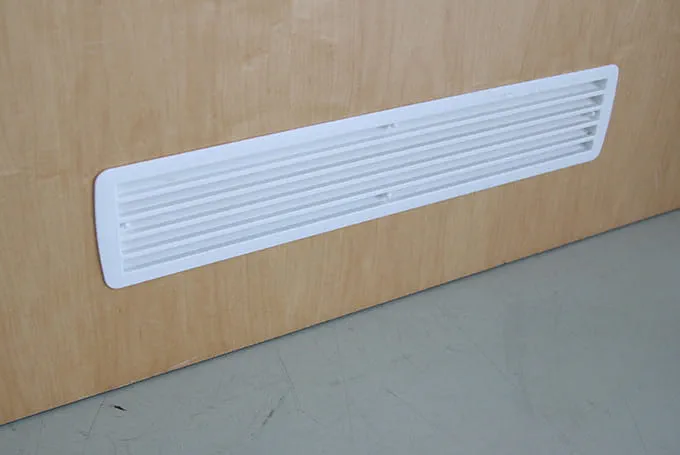

      afgewerkte ventilatieroosteruitsparing
