Materiaallijst

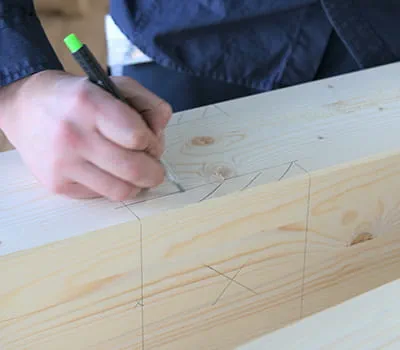

Teken de stijluiteinden af. De diepte van de borst is in dit voorbeeld 25 mm. De afsnijding van het stijluiteinde moet zich onder de bovenrand van de tangen bevinden (hier -0,5 cm) vanwege mogelijke houtkrimp.

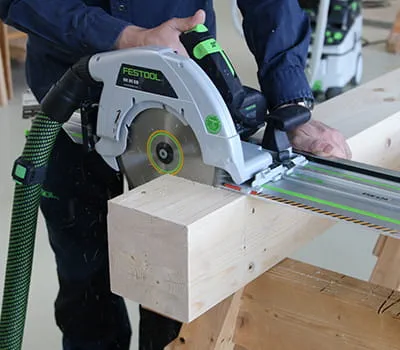

Kort stijluiteinden af met de afkortrail en de HK 85. De afkortzaagsnede moet in twee stappen worden uitgevoerd.
Kantel de stijl en voer de tweede zaagsnede uit. Met de afkortrail behaalt u snel een zeer goed resultaat, ook bij het op maat zagen van dikker hout.
Voor deze verbinding moet een boorgat (14 mm) voor een boutverbinding worden gemaakt.
Het geleidingssysteem om te boren van Festool is in combinatie met een accuschroevendraaier of een elektrische machine geschikt om snel en recht boorgaten te boren.

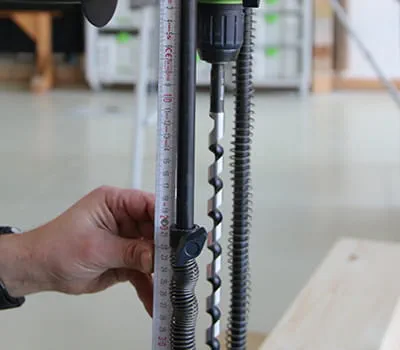

De boordiepte kan op het geleidingssysteem om te boren worden ingesteld via de dieptebegrenzers en de geleidingsstang.

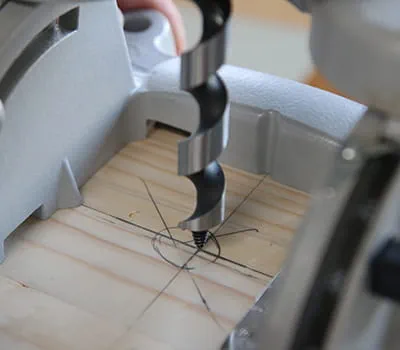

De asmarkeringen op de geleidingssysteembasis vergemakkelijken de uitlijning van het geleidingssysteem.

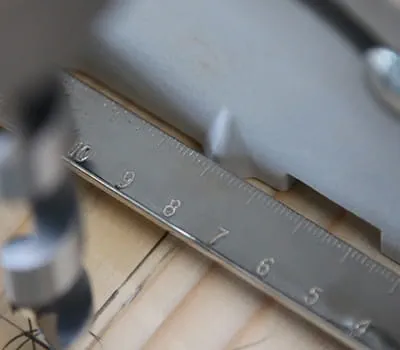

Het wordt aanbevolen om de parallelaanslagen in te stellen voor serieboorgaten. De gewenste afstand vanaf de aanslagzijde kan worden afgelezen op de asmarkeringswijzer en dienovereenkomstig worden bevestigd.

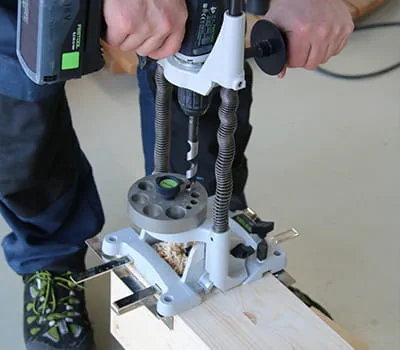

Boorgaten boren

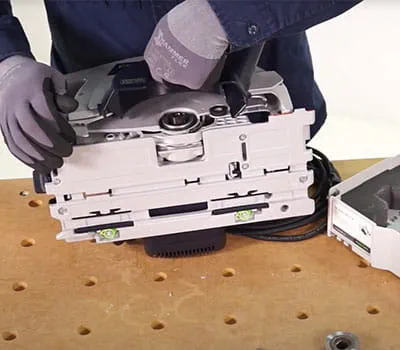

De HK 85 is uitgerust met de verstelbare groeffrees om borsten te maken

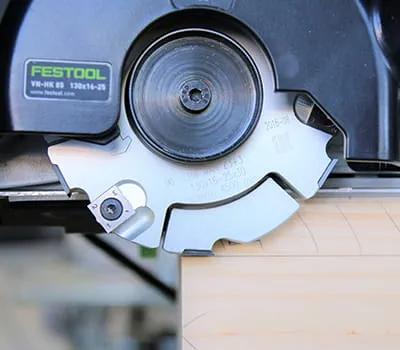

Freesdiepte op de gewenste diepte instellen. Het wordt aanbevolen om de afgetekende lijn te controleren. De maximale freesdiepte is met rail ca. 32 mm

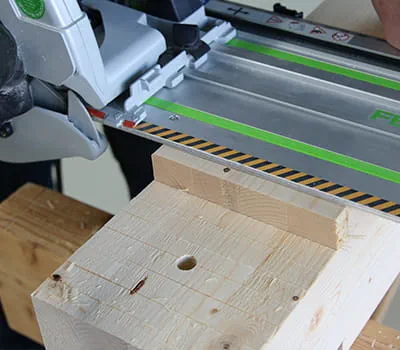

Voer de frezingen meerdere keren uit om de borst uit te werken.
Tip: Het wordt aanbevolen om de houtvezels bij de markering met een steekbeitel af te korten om versplinteren bij de laatste frezing te voorkomen.

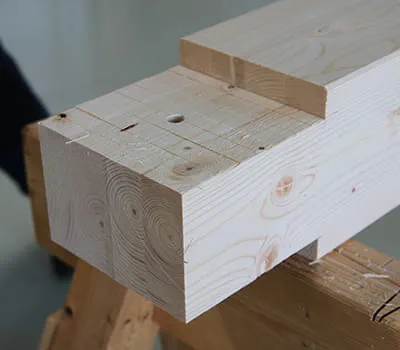

Afgewerkt stijluiteinde

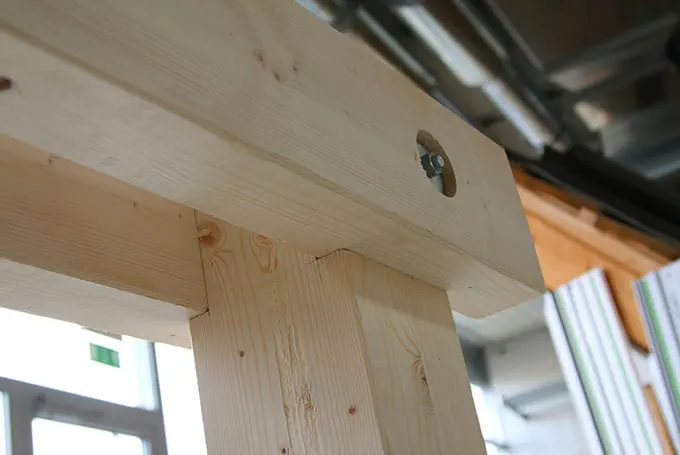

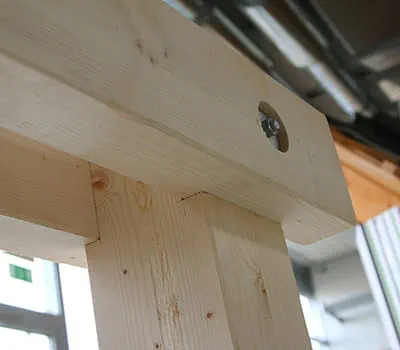

Monteer de voorbereide tangen met de bijbehorende boorgaten.

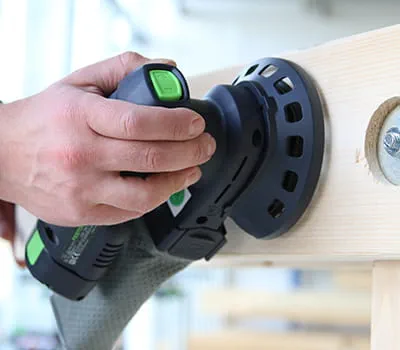

Na de montage vallen op de houten constructie vaak lelijke plekken op die moeten worden weggeschuurd. De accu-excenterschuurmachine is zeer geschikt om kleinere verontreinigingen en potloodmarkeringen achteraf te verwijderen.
