Stijlen verbinden – platte-deuvelverbinding in plaats van penverbinding
Beschrijving

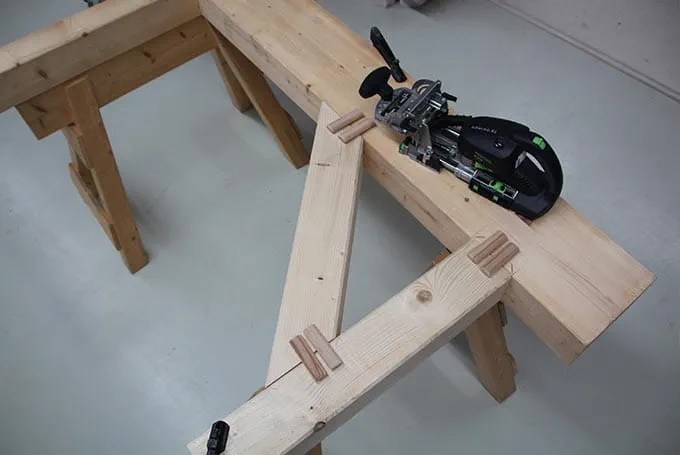

Bij het verbinden van constructiehoutdelen worden traditionele houtverbindingen zoals pennen en pengaten tegenwoordig vaak door diverse metaalverbindingen (schroeven, beugels, bouten, etc.) vervangen. Het voordeel van traditionele houtverbindingen is de eenvoudige montage, omdat de gordingen en stijlen in elkaar gestoken kunnen worden. In het bijgaande toepassingsvoorbeeld worden platte deuvels in plaats van een penverbinding toegepast om een steekverbinding te maken. Dat versnelt de montage en resulteert in de beste resultaten. Hiervoor wordt voornamelijk de DOMINO XL platte-deuvelfrees toegepast.
Materiaallijst
- Houtdelen die verbonden moeten worden
- Hier gording 12/22, stijl 12/12, korbeel 12/12
Machines/accessoires
Alternatieve machines
Voorbereiden/instellen
-
Freeswissel DF 700
Eerst moet volgens de handleiding een 14-mm-frees in de DF 700 gemonteerd worden.
-
Freesdiepte instellen DF 700
In het getoonde voorbeeld wordt gebruikgemaakt van een freesdiepte 50 mm. De freesdiepte moet volgens de gebruiksaanwijzing ingesteld worden.
-
Positiemarkeringen aanbrengen
De precieze markering is voor een maatzuiver verbinden van gordingen en stijlen een absolute voorwaarde. Hier in het voorbeeld wordt aan de korbeel een markering 10 cm vanaf de voorkant afgetekend.
-
Positiemarkering gordingen
Voor een precies verbinden nu nog een nauwkeurige markering van de stijl aan de gording aanbrengen.
Werkwijze
-
Gebruik van de aanslagpin voor het frezen aan de stijleinden
Voor de eerste frezing aan de stijleinden wordt de middelste aanslagpin gekozen. Deze komt overeen met de positie van het driehoekige kijkvenster aan de aanslagtafel. Aan de stijleinden kan zodoende door middel van de aanslagpin en aan de gordingen via het kijkvenster aangelegd worden. Bij werkzaamheden met de DOMINO XL moet beslist een mobiele stofzuiger aangesloten worden.
-
Gebruik van de aanslagpin voor het frezen aan de stijleinden
Aan de stijl aangelegde DOMINO XL
-
Frezen aan stijl
Nu wordt de tweede frezing aan het stijleinde uitgevoerd. Daarbij erop letten dat de aanslagpin tegen de eerste freeskant ligt. De eerste frezing dient als uitlijnhulp en bespaart tijdrovend markeren.
-
Eventueel de frezingen aan andere houten stijlen herhalen.
-
Frezen aan gordingen
Nu DOMINO XL tegen de stijlmarkering plaatsen en de eerste frezing uitvoeren. Vervolgens de tweede frezing uitvoeren en daarbij erop letten dat de aanslagpin (middelste) weer tegen de eerste frezing ligt.
-
Frezen aan gordingen
Hier: linkerzijde van de stijlmarkering in het driehoeks-kijkvenster
-
Snijranden bewerken
De kantenfrees met een 45° fasefrees uitrusten en de betreffende randen bewerken.
-
Snijranden bewerken
Het gebruik van een mobiele stofzuiger wordt aanbevolen.
-
Deuvels plaatsen
Nu de platte deuvels plaatsen. Eventueel wat PU-lijm toevoegen.
-
Verbinding in elkaar steken
-
Verbinding in elkaar steken
-
Schroeven indraaien
Voor een solide verbinding vervolgens nog de statisch noodzakelijke schroeven indraaien.
-
Voltooide verbinding van de gordingen
Met het gebruik van platte deuvels voor de exacte positionering van de constructiehoutdelen wordt een snelle en eenvoudige verbinding van de gording op de stijl gerealiseerd.
-
Eindresultaat
-
