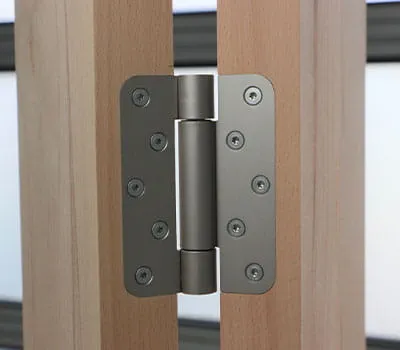

In het randgedeelte beslag en scharnieren verzinken

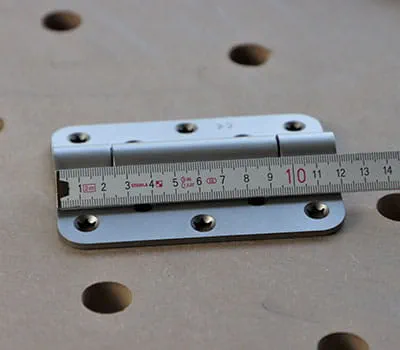

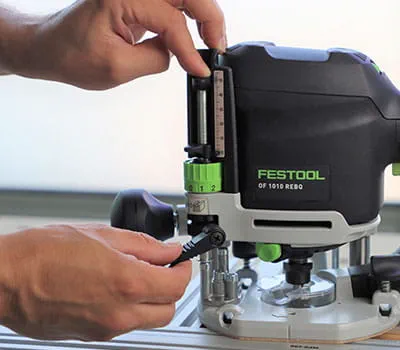

Eerst moet de vereiste freesdiameter worden bepaald. Deze hangt ervan af welke hoekradius het beslag bezit. De diameter wordt meestal door de fabrikant van het beslag aangegeven of kan worden bepaald door het scharnier dat ingefreesd moet worden in de multifreessjabloon te leggen. In ons geval bedraagt deze ø 20 mm. Als je scharnieren wilt verzinken die geen hoekradius vertonen, is de freesdiameter relatief onbelangrijk, omdat de hoeken in de aansluiting sowieso hoekig uitgebeiteld moeten worden. Geadviseerd wordt om in dat geval een diameter te gebruiken waarmee men zo eenvoudig mogelijk bij het instellen van de sjabloon kan rekenen. Dus bijvoorbeeld een ø 20 mm frees bij een kopieerring van ø 30 mm.

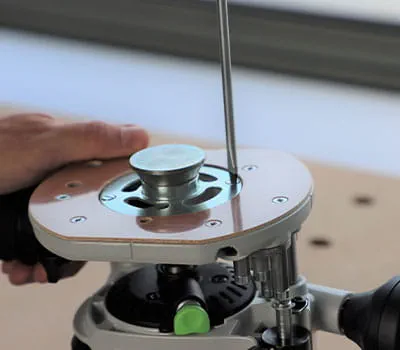

Nadat de freesdiameter is bepaald, kan de passende kopieerdiameter worden geselecteerd. Kies hierbij de kopieerring maar zo groot als nodig, maar toch zo klein als mogelijk. Vervolgens wordt de kopieerring met behulp van de centreerdoorn perfect in het midden uitgericht en met de meegeleverde schroeven vastgezet.

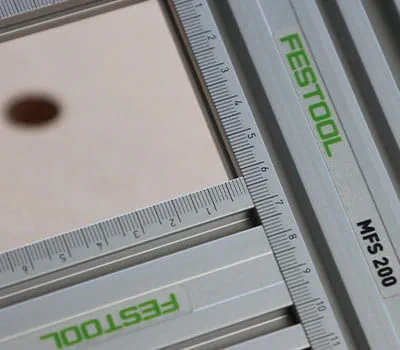

Om de sjabloon perfect te kunnen instellen, moet er eerst wat gerekend worden. Voor de bandscharnierhoogte moet het verschil uit de kopieerringdiameter en de freesdiameter opgeteld worden. In ons voorbeeld heeft de kopieerring ø 30 mm. Min de frees ø 20 mm is het verschil 10 mm. Deze 10 mm worden nu bij onze bandscharnier van 120 mm opgeteld. Daaruit volgt dat op de sjabloon een maat van 130 mm ingesteld moet worden.

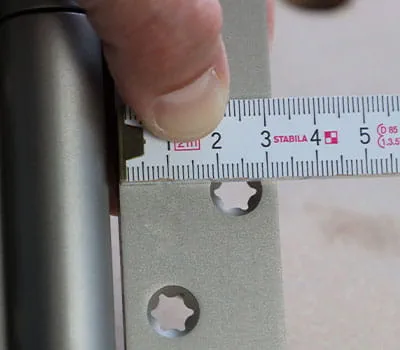

Voor de breedte van het bandscharnierblad moeten twee dingen ingesteld worden. Eerst de binnenmaat die op de sjabloon ingesteld moet worden. Hiertoe wordt bij de breedte van het bandscharnierblad minstens de kopieerringdiameter opgeteld. Zodoende wordt gegarandeerd dat de frees voor het werkstuk kan induiken. Dit is dus 32 mm plus 30 mm is 62 mm.

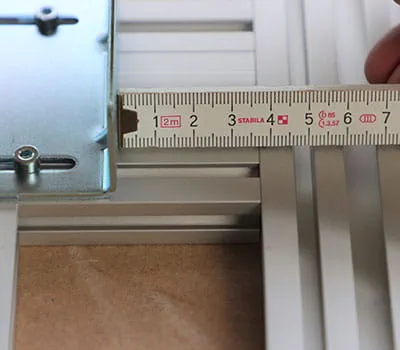

Voor de instelling van de aanslaghoek wordt het verschil uit de kopieerringdiameter en freesdiameter gehalveerd en bij de breedte van het bandscharnierblad opgeteld. Hier dus 10 mm gedeeld door twee plus 32 mm is 37 mm. Deze maat wordt zoals afgebeeld tussen sjabloonbinnenkant en aanslaghoek ingesteld.

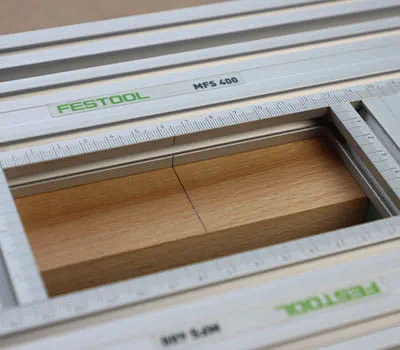

Om de sjabloon op het werkstuk perfect uit te kunnen richten, is het raadzaam om met een potlood een middenmarkering op de sjabloon aan te brengen. Deze kan heel eenvoudig op de middenmarkering van het scharnier dat ingefreesd moet worden, uitgericht worden.

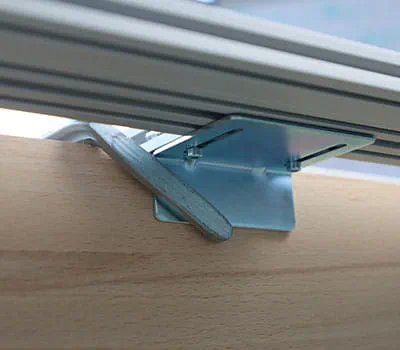

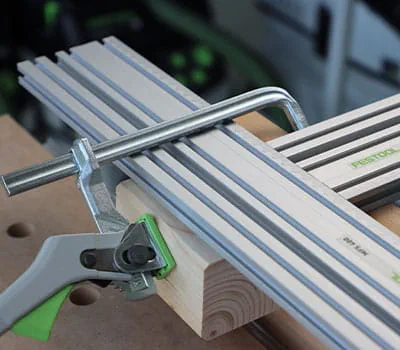

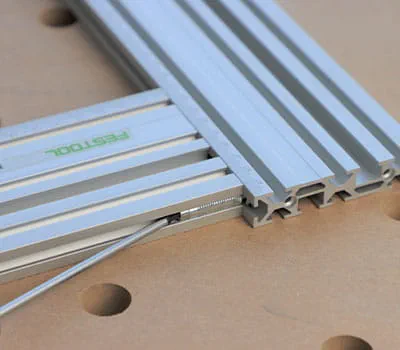

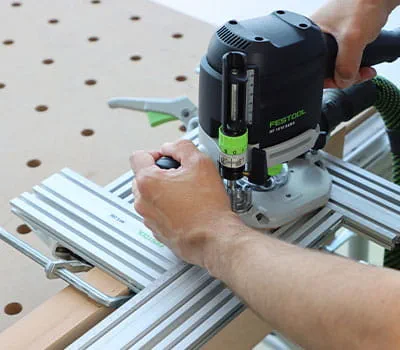

Hier wordt de sjabloon met behulp van snelspanklemmen rechtstreeks op de aanslaghoeken vastgeklemd. Afhankelijk van het werkstuk kunnen de klemmen echter ook in de daarvoor bedoelde groeven worden gebruikt.

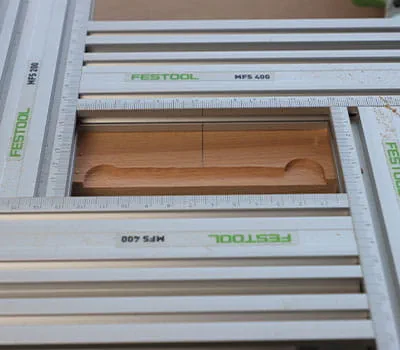

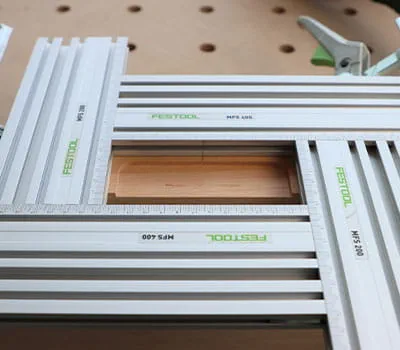

Aan de rechterzijde kan het nodig zijn om een blok hout als hulp te gebruiken. De voorbereidingen om een scharnier te verzinken zijn nu getroffen. De sjabloon kan nu voor willekeurig veel scharnieren, bandscharnieren of andere beslagen worden gebruikt zonder opnieuw te moeten meten of instellen.
