Houten randen afkanten en afronden

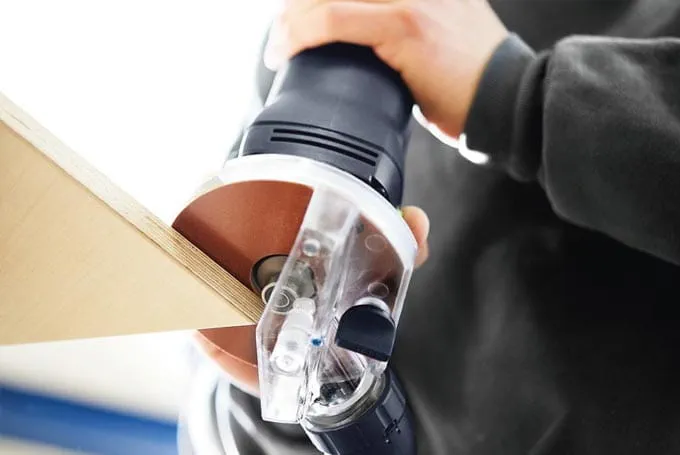

Houten randen afkanten
In dit toepassingsvoorbeeld wordt uitgelegd hoe randen van hout en houtmateriaal stap voor stap zuiver kunnen worden afgekant of afgerond. Voor de kantenbewerking van houtmaterialen is de OFK 500 geschikt, die bij kleine radii en kantfreeswerkzaamheden bijzonder precies werkt. Een multifunctionele tafel kan goed van pas komen om het werkstuk veilig te fixeren.

    Beschrijving

    Het afkanten van houten randen gaat met de handzame, universeel inzetbare kantenfrees OFK 500 bijzonder eenvoudig. Deze kantenfrees is speciaal bestemd voor kleine radii, afkant- en kantfreeswerkzaamheden. Het speciale van de machine betreft het freessysteem: alle gereedschappen voor de kantenfrees hebben dezelfde buitendiameter. Zo is de tafelopening van de frees beperkt tot een minimum, wat kantelen bij het frezen in problematische hoeken voorkomt.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

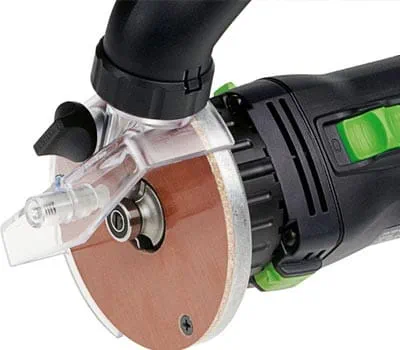

    • Plaats de gewenste frees in de OFK 500. Vervolgens wordt de afzuigkap van acrylglas met de klembout bevestigd.

      Belangrijk: Het verende kunststofdeel dient als kogellagerrem en moet op de kopieerring zitten. Stel de vereiste freesdiepte in door aan de zwarte ring boven de freestafel te draaien. Sluit ten slotte een mobiele stofzuiger op de kantenfrees aan.

      +
      Gewenste frees inzetten

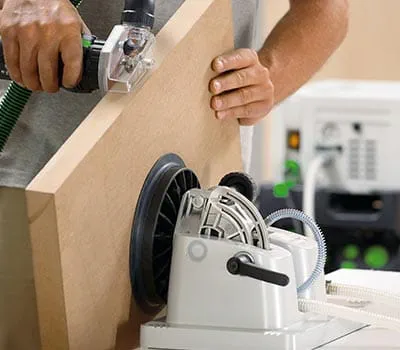

    • Bevestig het werkstuk voor het afkanten van de houten randen op een vaste ondergrond, bijv. de multifunctionele tafel MFT. Bevestig het werkstuk zo, dat de randen probleemloos kunnen worden bewerkt. Daarvoor is bijvoorbeeld het vacuüm-spansysteem VAC SYS van Festool geschikt. Het kan met een adapterplaat op de MFT worden bevestigd, om houten randen af te kanten kan het werkstuk ook worden gedraaid en met een draaimechanisme comfortabel in de gewenste positie worden gebracht.

      +
      Werkstuk voor het afkanten bevestigen

    Werkwijze

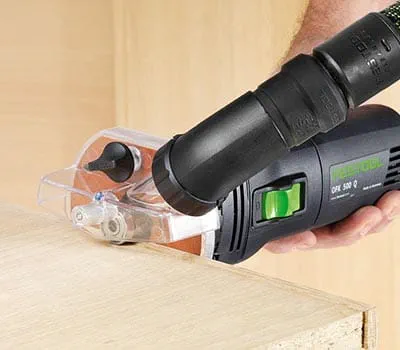

    • Schakel de kantenfrees voor het afschuinen van de randen dicht bij het werkstuk in. Leid vervolgens de machine vlak langs de rand en frees het gewenste profiel in tegengestelde richting. Beweeg gelijkmatig tot aan het einde van het werkstuk over de rand en schakel de machine na het frezen van de rand weer uit om brandplekken te voorkomen.

      +
      Frees het gewenste profiel in tegengestelde richting

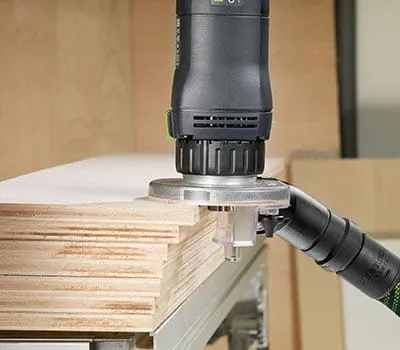

    • Voor het afronden van houten randen kan de machine horizontaal of verticaal ten opzichte van het werkstuk worden ingezet. Bij het afkanten van houten randen moet de machine voor een constant freesresultaat altijd stevig op de ondergrond rusten.

      +
      Voor het afronden van houten randen kan de machine horizontaal of verticaal ten opzichte van het werkstuk worden ingezet
