Dit toepassingsvoorbeeld toont hoe u met behulp van een bovenfrees en van een voorbeeldsjabloon een handgreep in kisten of schuifladen kunt frezen. Bijzondere aandacht gaat daarbij uit naar de juiste voorbereiding van de frees omdat dit voor het succes van het werk van het grootste belang is.
Voor houten kisten een handgreep frezen
Beschrijving
Kist- en meubelgrepen zijn nodig voor het transporteren van houten kisten en voor het openen van ladekasten. Bij kisten worden deze in het voor- en achterdeel of in de beide zijdelen gefreesd, terwijl bij ladekasten de handgreep doorgaans alleen in de voorkant wordt gefreesd. Tenzij de schuiflade aan twee kanten kan worden geopend. De freesmethode wordt in dit toepassingsvoorbeeld getoond aan de hand van stapelbare transportkisten.
In principe moet de handgreep vóór het vastlijmen van de schuiflade of kist worden gefreesd omdat dit na het vastlijmen alleen met zeer veel moeite mogelijk is. De vastklemmogelijkheden van een vastgelijmde kist zijn aanzienlijk beperkter dan die van een afzonderlijk onderdeel.
Benodigdheden:
Gladde betonplex voor het sjabloon
Machines/accessoires
In dit toepassingsvoorbeeld worden de volgende machines en accessoires aanbevolen:
Alternatieve machines/accessoires
Als alternatief worden de volgende machines en accessoires aanbevolen:
Voorbereiden/instellen
-
De speciale handgreepfrees is zo ontworpen dat deze direct in de te frezen werkstukken kan invallen zonder dat deze eerst, zoals bij andere greepfrezen, met een groeffrees moeten worden voorbewerkt.

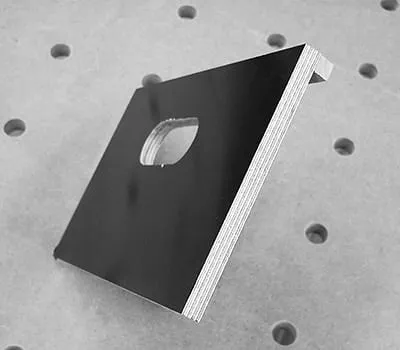

Maar voor het werken met de frees is een sjabloon vereist. Hoe maakt u een sjabloon?- Het maken van een sjabloon moet met de grootst mogelijke zorg worden uitgevoerd omdat eventuele onnauwkeurigheden in het hout zichtbaar zullen zijn en alleen met grote moeite kunnen worden hersteld. Een exact gemaakt sjabloon kan later bovendien voor andere werkstukken worden gebruikt.
- De materiaaldikte voor het voorbeeldsjabloon moet voor schuifladefronten een dikte van 15 tot 19 mm ten minste 10 mm hebben.
- Om het voorbeeldsjabloon later goed te kunnen vastklemmen, moeten de afmetingen ervan ten minste 20 x 30 cm zijn.
- Het maken van een sjabloon moet met de grootst mogelijke zorg worden uitgevoerd omdat eventuele onnauwkeurigheden in het hout zichtbaar zullen zijn en alleen met grote moeite kunnen worden hersteld. Een exact gemaakt sjabloon kan later bovendien voor andere werkstukken worden gebruikt.
-
De handgreep moet een hoogte van ten minste 35 mm en een breedte van ten minste 90 mm hebben. Zo past een hand er gemakkelijk in. Bovendien moet de handgreep minstens 40 mm van de bovenrand van de kist aangebracht worden. Opdat het voorbeeldsjabloon precies recht tegen de werkstukrand ligt, schroeft u een lat op de bovenste rand en gebruikt u deze als aanslag.

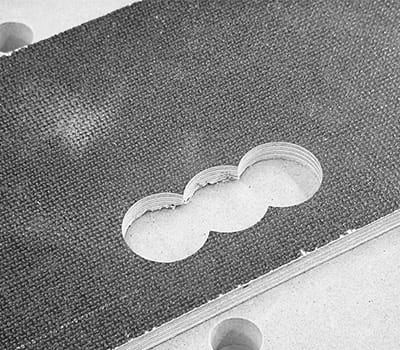

De handgreep van het sjabloon kan zeer gemakkelijk worden geboord met een Forstnerboor. De hoeken die de boor heeft achtergelaten, kunnen met een decoupeerzaag en vervolgens met een rasp of vijl worden bewerkt.
-

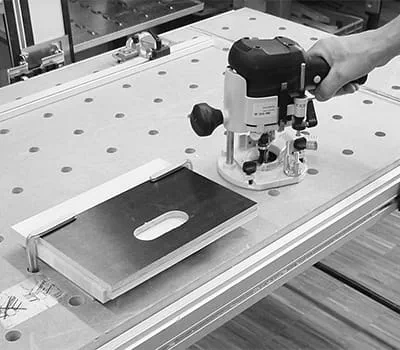

Stel de bovenfrees en de multifunctionele tafel voor het frezen als volgt in:
- Plaats het sjabloon op het werkstuk en stel deze af. Beide worden samen op latten gelegd, waarbij deze latten niet in het gebied van de te frezen handgreep moeten liggen. De spanklemmen moeten zo ver mogelijk aan de rand van het sjabloon worden bevestigd, zodat zij bij het frezen niet in de weg staan.
- Plaats de handgreepfrees in de bovenfrees. Let er daarbij op dat de freesschacht tot aan de minimumklemdiepte in de klauwplaat is bevestigd. Stel het toerental in op basis van de houtsoort en van de freesdiameter.
- Plaats het sjabloon op het werkstuk en stel deze af. Beide worden samen op latten gelegd, waarbij deze latten niet in het gebied van de te frezen handgreep moeten liggen. De spanklemmen moeten zo ver mogelijk aan de rand van het sjabloon worden bevestigd, zodat zij bij het frezen niet in de weg staan.
-
Stel de freesdiepte in. Let erop dat de afstand van de freespunt tot het midden van de radius 19 mm bedraagt. Deze grootte is belangrijk omdat u de freesdiepte als volgt berekent: freesdiepte = 0,5 x materiaaldikte in mm + 19 mm
Werkwijze
-
Ga voor het frezen van de handgreep als volgt te werk:

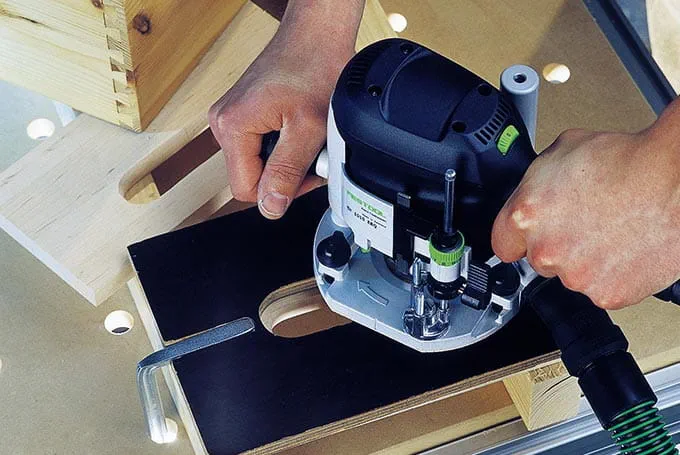

- Plaats de bovenfrees op het bevestigde werkstuk en beweeg met de frees naar het midden van de handgreep.
- Schakel nu de frees in en laat deze tot de ingestelde diepte in het werkstuk invallen. Zet de vergrendelknop van de bovenfrees vast.

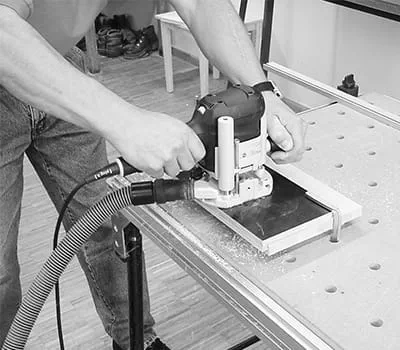

- Let erop dat u in tegenloop freest en beweeg de frees en de aanloopring in deze richting naar de sjabloon. Volg nu de vorm van het voorbeeldsjabloon en frees zo de handgreep in het werkstuk.
- Plaats de bovenfrees op het bevestigde werkstuk en beweeg met de frees naar het midden van de handgreep.
-

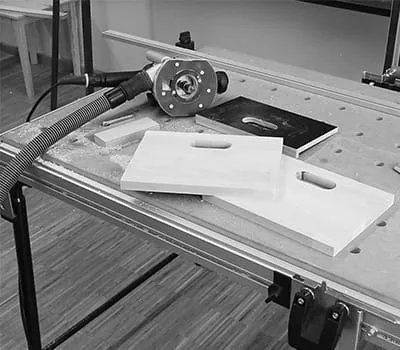

Na het frezen van de handgreep moet u de frees eerst uitschakelen en pas bij volledige stilstand van de frees de vergrendelknop losmaken, uitvallen en de bovenfrees van het werkstuk halen.
-
