Toepassingsvoorbeeld afdrukken

Dakisolatie zagen met de isolatiezaag ISC 240

Detailoplossingen bij buisdoorvoeren
Daksparren met tangen
Buisdoorvoer in het daksparveld
In het volgende toepassingsvoorbeeld wordt op details bij het zagen van dakisolatie ingegaan. Hierbij wordt vooral het zagen in het bereik van de buisdoorvoeren beschreven. Er moet getoond worden hoe zulke details gemakkelijk en snel met een Festool isolatiezaag uitgewerkt kunnen worden.

    Beschrijving

    Bij het inbouwen van dakisolatie moet erop gelet worden dat de isolatie alle holle ruimtes vult. Het exact op maat zagen is hierbij enorme belangrijk. Isolatie met openingen leidt tot bouwschade door condenswatervorming en schimmelvorming. Bij buisdoorvoeren of andere componenten in het vak moet de dakisolatie aangepast worden. Met de ISC kunnen ook zulke details snel en eenvoudig in de dakisolatie gezaagd worden.

    Machine/toebehoren

    Voorbereiden/instellen

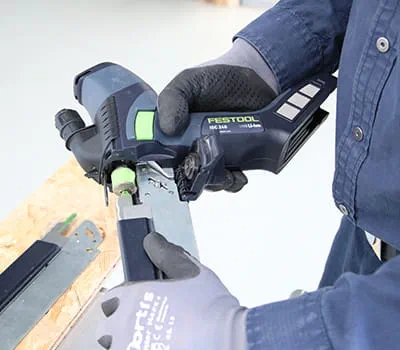

    • Zaaggarnituur wisselen

      Voor de schuine zaagsnedes is het eventueel nodig om de langere zaaggarnituur te gebruiken. Indien nodig volgens de aanwijzingen in de bedieningshandleiding de garnituur wisselen.

      +
      Zaaggarnituur wisselen

    Werkwijze

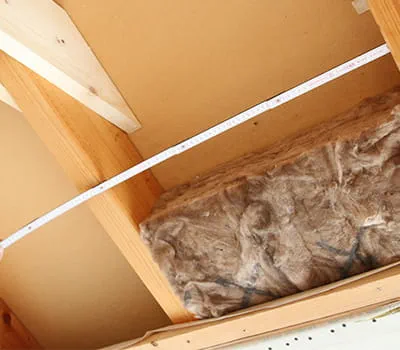

    • Meten van de breedte van het vak

      Breedte van het vak meten en toeslag erbij rekenen voor een betere klemming (hier 1 cm).

      +
      Meten van de breedte van het vak

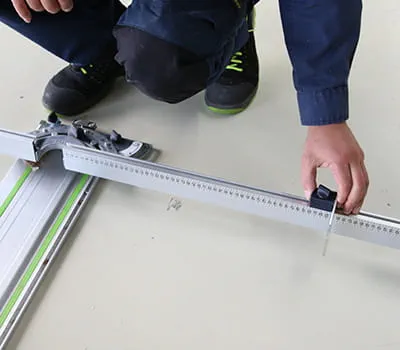

    • Breedte aan de hoekaanslag instellen

      Aan de schaal kan de gewenste maat afgelezen en overeenkomstig vastgezet worden.

      +
      Breedte aan de hoekaanslag instellen

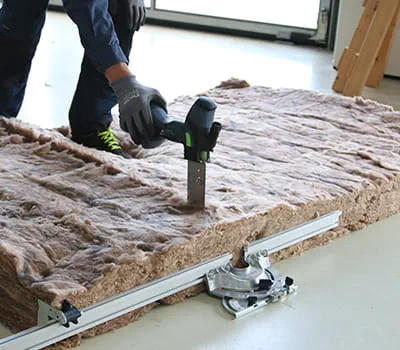

    • Isolatie op maat zagen

      Dakisolatie tegen de aanslagruiter leggen en met de ISC gebruik makende van de geleidingsrailslede de isolatie zagen.

      +
      Isolatie op maat zagen

    • Restmaat tot het midden van de buis meten

      +
      Restmaat tot het midden van de buis meten.

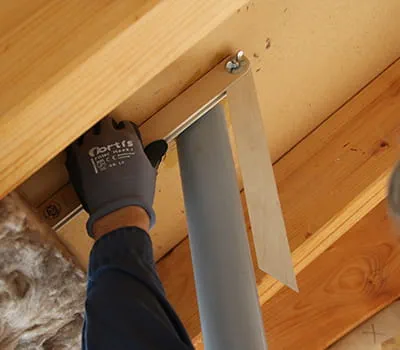

    • Duimstok verwijderen

      +
      Duimstok verwijderen.

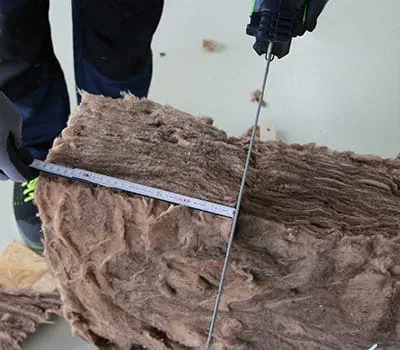

    • Maat plaatsen en dakisolatie zagen

      Hier wordt direct in de dakisolatie gezaagd om de maat (tot aan het midden van de buis) over te brengen. Naar keuze kan ook in de plaats van het zagen een stift (Edding) gebruikt worden om de markeringen aan te brengen.

      +
      Maat plaatsen en dakisolatie zagen

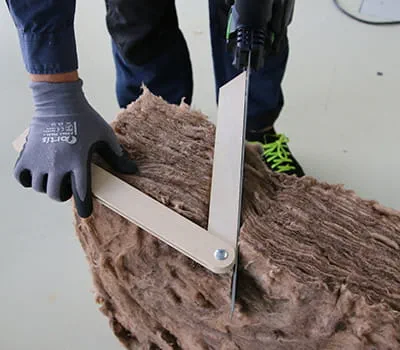

    • Aanleggen voor de schuine zaagsnede

      Duimstok aan de voordien gemaakte insnijding resp. markering plaatsen en eveneens insnijden.

      +
      Aanleggen voor de schuine zaagsnede

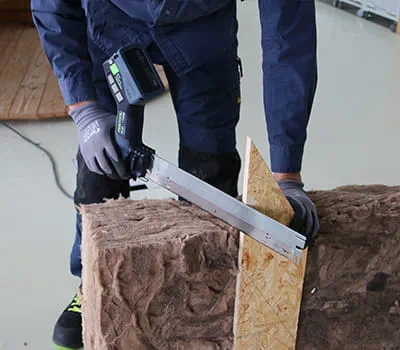

    • Schuine zaagsnede uitvoeren

      Een plank kan nu als geleiding gebruikt worden om in de dakisolatie te zagen.

      +
      Schuine zaagsnede uitvoeren

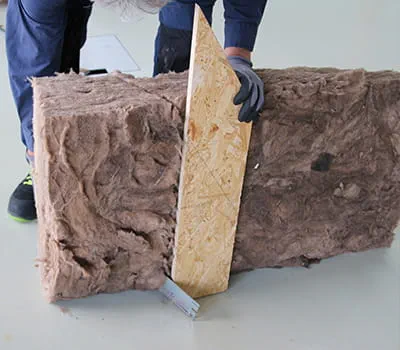

    • Schuine zaagsnede uitvoeren

      Ook zonder geleideframe kan een exacte zaagsnede uitgevoerd worden.

      +
      Schuine zaagsnede uitvoeren

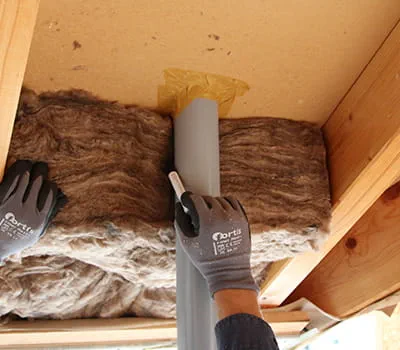

    • Buispositie aftekenen

      De isolatie plaatsen en buispositie met een stift markeren.

      +
      Buispositie aftekenen

    • Markeringen op beide isolatiehelften overbrengen

      Beide stukken tegen elkaar leggen en markeringen overbrengen.

      +
      Markeringen op beide isolatiehelften overbrengen

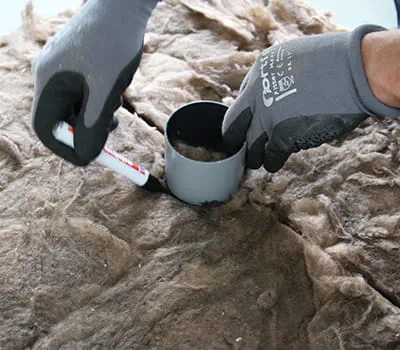

    • Cirkel aftekenen

      +
      Cirkel aftekenen

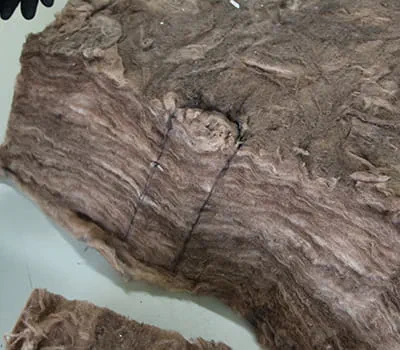

    • Afgewerkte markering

      Gemarkeerde isolatie

      +
      Afgewerkte markering

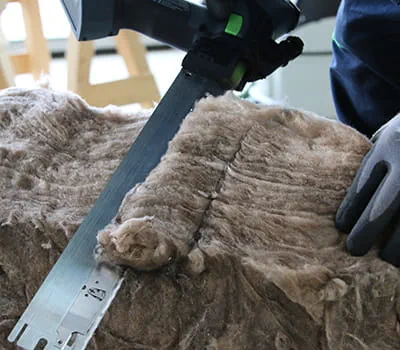

    • Dakisolatie zagen

      Met de vrije hand op de desbetreffende plaats de isolatie uitsnijden en aan het tegenstuk herhalen.

      +
      Dakisolatie zagen

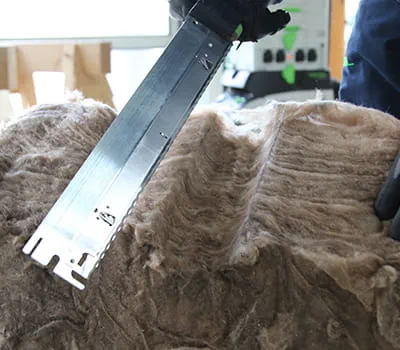

    • Uitgezaagde isolatie

      +
      Uitgezaagde isolatie

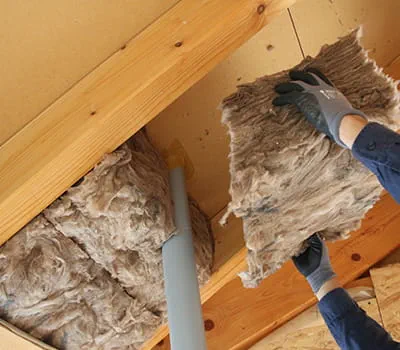

    • Isolatie aanbrengen

      +
      Isolatie aanbrengen

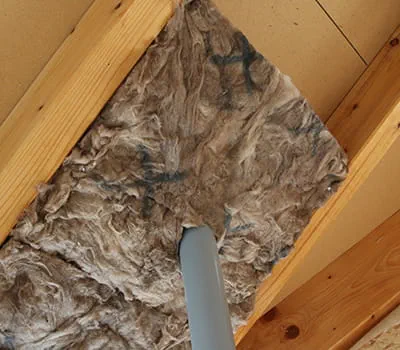

    • Eindresultaat

      Na het zagen van de dakisolatie ziet de buisdoorvoer er idealerwijs zo uit.

      +
      Eindresultaat
