Dakisolatie zagen met de isolatiezaag ISC 240
Beschrijving
Bij het inbouwen van de dakisolatie moet erop gelet worden dat de isolatie alle holle ruimtes vult. Het exact op maat zagen is hierbij enorme belangrijk. Isolatie met openingen leidt tot bouwschade door condenswatervorming en schimmelvorming. Bij tangconstructies of andere componenten in het vak moet men de dakisolatie hieraan aanpassen. Met de ISC kunnen ook zulke details snel en veilig uitgevoerd worden.
Materiaallijst
- Plank of karton (=daksparhoogte) voor sjabloon
Machine/toebehoren
Voorbereiden/instellen
-

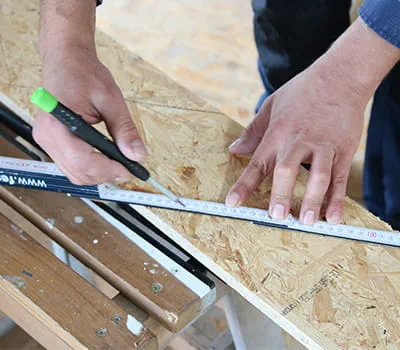

Maken van sjabloon
Een plank (hier OSB) of karton wordt op daksparbreedte (resp. breedte van de isolatie) op maat gesneden. Daarna tang aftekenen.
-

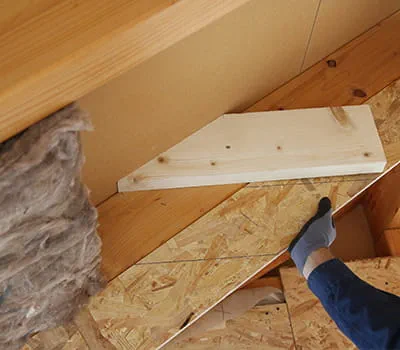

Sjabloon voor het uitsnijden van tang
Tangbreedte is op de sjabloon afgetekend.
-

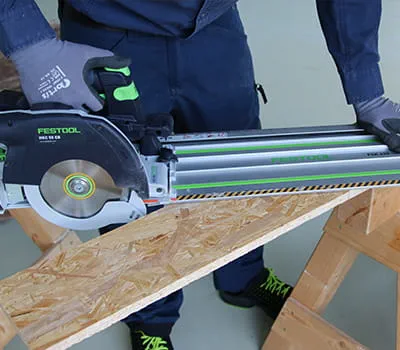

Op maat snijden van de sjabloon
Met een zaag bovenste einde afzagen.
-

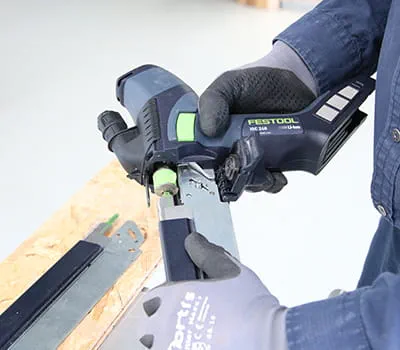

Zaaggarnituur wisselen
Voor het zagen van schuine snedes in de dakisolatie is het evt. nodig om de langere zaaggarnituur te gebruiken. Indien nodig volgens de aanwijzingen in de bedieningshandleiding de garnituur wisselen.
Werkwijze
-

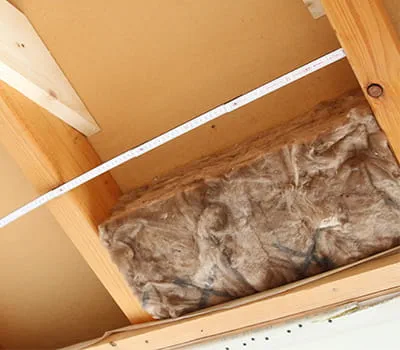

Meten van de breedte van het vak
Breedte van het vak meten en toeslag erbij rekenen voor een betere klemming (hier 1 cm).
-

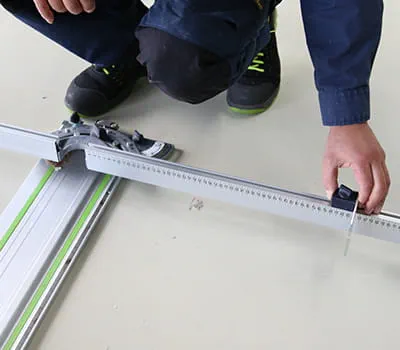

Breedte aan de hoekaanslag instellen
Aan de schaal kan de gewenste maat afgelezen en overeenkomstig vastgezet worden.
-

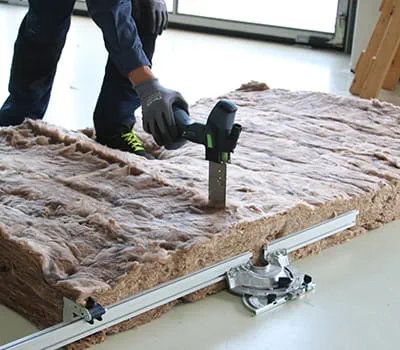

Dakisolatie zagen
Isolatie tegen de aanslagruiter leggen en met de ISC gebruik makende van de geleidingsrailslede de isolatie zagen.
-

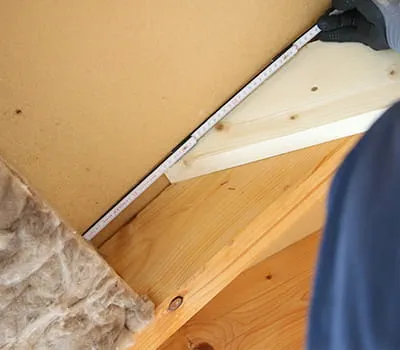

Restmaat van de tang meten
-

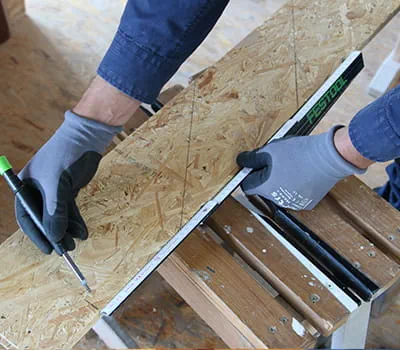

Restmaat op sjabloon aftekenen
-

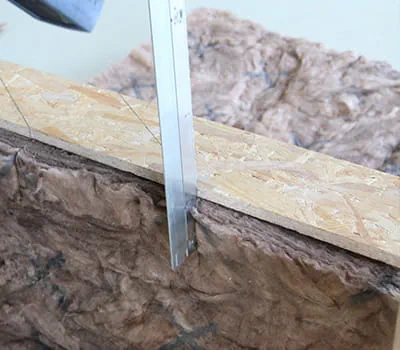

Sjablonen plaatsen en dakisolatie insnijden
Hier wordt direct in de dakisolatie gesneden om de positiemarkering van de sjablonen over te dragen. Naar keuze kan ook een stift (Edding) gebruikt worden om de markeringen te plaatsen – het zagen is hierdoor niet meer nodig.
-

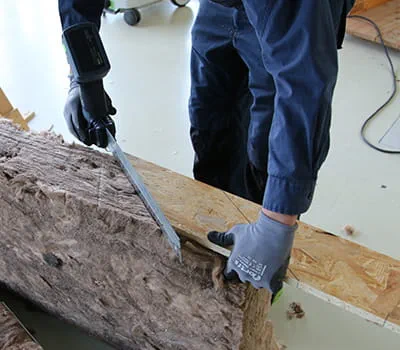

Aanleggen voor de schuine zaagsnede
De sjabloon kan ook gebruikt worden om de schuine zaagsnede aan te leggen.
-

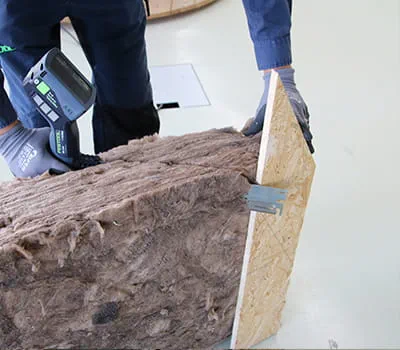

Schuine zaagsnede uitvoeren
De sjabloon kan nu bij het zagen als geleiding gebruikt worden.
-

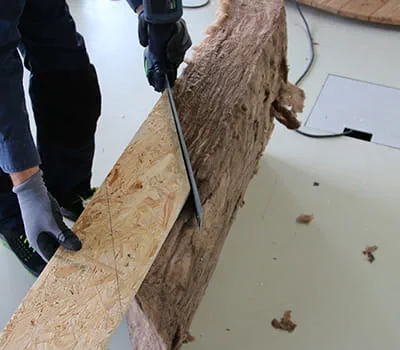

Tanguitsparing
Aan het tegenstuk wordt de uitsnijding voor de tangen gemaakt. De sjabloon kan hier ook opnieuw voor het aanleggen gebruikt worden.
-

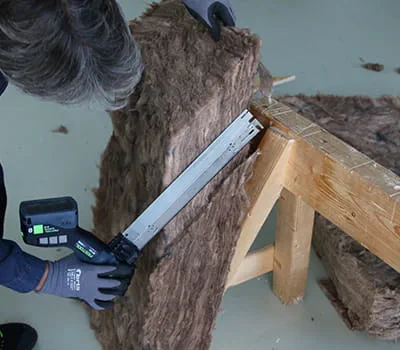

Tanguitsparing
Met de ISC met de vrije hand de uitsparing zagen.
-

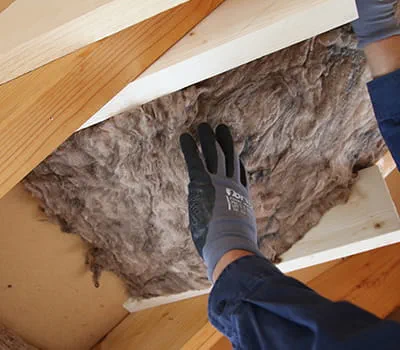

Inbouw deel 1
Na het zagen van de dakisolatie kunnen de op maat gezaagde delen ingebouwd worden.
-

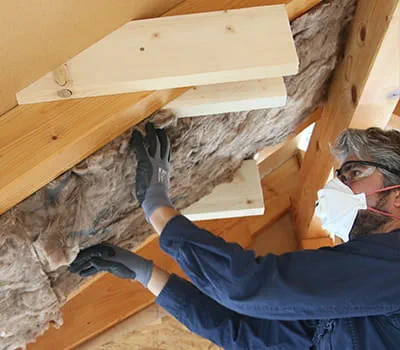

Inbouw deel 2
Na het zagen van de dakisolatie kunnen de op maat gezaagde delen ingebouwd worden.
-
