Cirkel frezen met het multifreessjabloon MFS

Cirkel frezen
Met de bovenfrees een kleine of grote cirkel frezen is heel eenvoudig. In dit toepassingsvoorbeeld worden alle noodzakelijke berekeningen bij een buiten- en binnenradius en de vereiste freesrichting uitgelegd. Zo kan in enkele stappen een cirkel worden uitgefreesd, kunnen rondingen worden gefreesd of kan een rond gat in hout worden gefreesd.

    Beschrijving

    Met het multifreessjabloon MFS 400 of MFS 700 kunnen eenvoudig en snel radii, ronde uitsparingen en cirkels worden gefreesd. Mogelijke toepassingen voor het rond frezen zijn bijvoorbeeld:

    • Luidsprekerboxen
    • Lichtuitsparingen
    • Constructie van togen
    • Inbouw van wastafels

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Alternatieve mogelijkheden

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

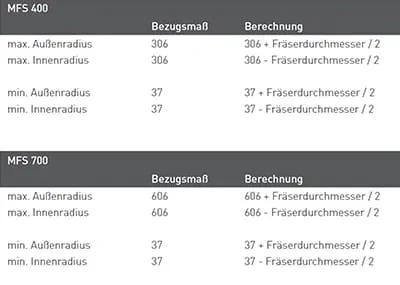

    • De grootste te frezen radius kan, met betrekking tot de desbetreffende MFS, aan de hand van de tabel vastgesteld worden. Maar er moet rekening worden gehouden met de freesdiameter en de te maken radiusvariant. De MFS moet overeenkomstig de gewenste radius worden geselecteerd. Als alternatief kan de MFS ook voor nog grotere radii met de verlengingsprofielen worden uitgebreid.

      +
      Radius bepalen

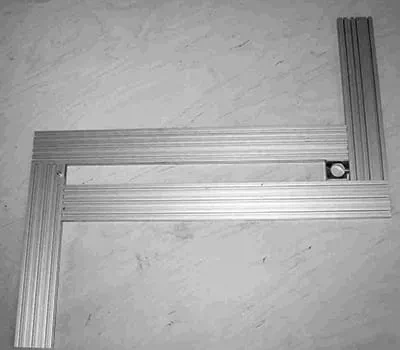

    • Monteer het multifreessjabloon volgens de handleiding en plaats het cirkelfreesinzetstuk en de centreerpen.

      Stel het cirkelfreesinzetstuk zo in dat deze vrij over de gehele lengte van de MFS-groef kan worden verschoven. Positioneer hiertoe het cirkelfreesinzetstuk op een hoek en draai de desbetreffende bevestigingsschroef van het MFS vast. Schuif daarna het cirkelfreesinzetstuk in de andere hoek, stel het MFS af, draai de desbetreffende bevestigingsschroef van het MFS vast en controleer vervolgens de loop van het cirkelfreesinzetstuk.

      Stel het multifreessjabloon in:

      +
      Multifreessjabloon monteren

    Werkwijze

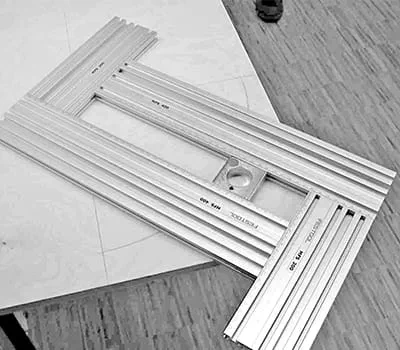

    • Boor een boorgat met een diameter van 8 mm in het midden van de cirkel in het werkstuk.

      Plaats het multifreessjabloon met de cirkelcentreerdoorn in het boorgat van het werkstuk.

      Plaats de bovenfrees in het cirkelfreesinzetstuk.

      Stel de frees op de freesdiepte in en laat deze invallen.

      +
      Cirkelcentreerdoorn plaatsen

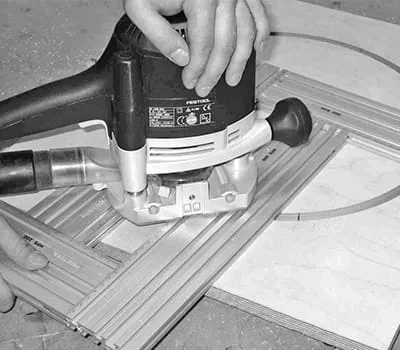

    • Beweeg het multifreessjabloon samen met de bovenfrees tot de afgetekende lijn of oorsprong van de frezing (cirkel).

      Let op de freesrichting:

      Als de cirkel of de groef in één keer wordt gefreesd, kan de frees met het sjabloon met de klok mee of tegen de klok in worden bewogen

      Als de cirkel bijvoorbeeld al grof met de decoupeerzaag is uitgezaagd of als de cirkel nog een keer moet worden nagefreesd, moet u bij een buitenradius tegen de klok in en bij een binnenradius met de klok mee frezen opdat de frees in tegenloop wordt bewogen.

      +
      Bovenfrees bewegen

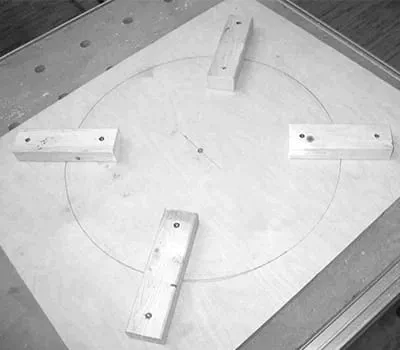

    • Tip: bij cirkeluitsnijdingen moet er bij het doorfrezen rekening mee worden gehouden dat het middelpunt waar de MFS omheen gedraaid wordt, niet meer goed gefixeerd is. Om een veilige centrumpositie bij het cirkel-frezen met de bovenfrees te garanderen, wordt aan de achterkant van het werkstuk een verbinding met drie of vier houten hulpstukken aangebracht. Bij het doorfrezen worden deze alleen licht aangefreesd en blijven de verschillende stukken stevig met elkaar verbonden.

      +
      Verbinding met houten hulpstukken aanbrengen
