Boog frezen met het multifreessjabloon MFS
Beschrijving
Dit toepassingsvoorbeeld beschrijft hoe een segmentboogvormig bovenblad van multiplex gemaakt wordt. Het bovenblad heeft in dit toepassingsvoorbeeld een diepte van 40 cm. De uitgangsmaat van het blad is vierkant, met een afmeting van 150 x 150 cm.
Tot slot kunnen de boogranden voorzien worden van een profiel.
Machines/accessoires
Alternatieve mogelijkheden
Voorbereiden/instellen
-

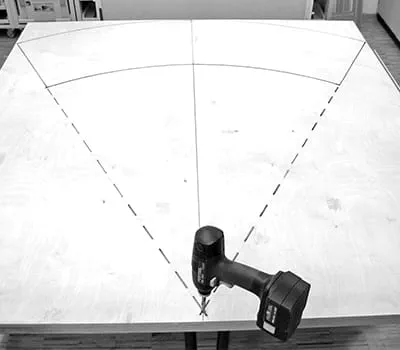

De middenlijn op het werkstuk aanstrepen.
Op de middenlijn de buitenradius markeren en vervolgens de binnenradius aftekenen.
Nu de gewenste booglengte vanuit het midden met gelijke delen naar rechts en links overbrengen (stippellijn).
Freessjabloon MFS volgens de gebruiksaanwijzing monteren. In dit geval worden de verlengingsprofielen MFS VP 2000 met twee korte MFS 200-profielen verbonden.
Stel het cirkelfreesinzetstuk zo in dat deze vrij over de gehele lengte van de groef kan worden verschoven. Dit is belangrijk omdat het snel en nauwkeurig verschuiven van het cirkelfreesinzetstuk dan gegarandeerd is. Hiervoor het cirkelfreesinzetstuk in de ene hoek plaatsen en de MFS met de bevestigingsschroef vastzetten. Beweeg daarna het cirkelfreesinzetstuk naar de andere hoek, zet de MFS vast, draai de bevestigingsschroef van de MFS vast en controleer vervolgens de loop van het cirkelfreesinzetstuk.
De centreerdoorn in de binnenste groef van de MFS 200 schuiven en fixeren.
Op de middenlijn van het werkstuk het 8 mm boorgat voor de centreerdoorn aftekenen.
Met de accu-schroevendraaier een boorgat van 8 mm in het blad boren.
Frees tot aan de minimale inspandiepte in de bovenfrees inspannen.
De kopieerring in de bovenfrees plaatsen.
De maximale freesdiepte instellen en met behulp van de diepte-aanslag fixeren.
-
Tip: met behulp van de MFS kun je de contour van de segmentboog aftekenen
-

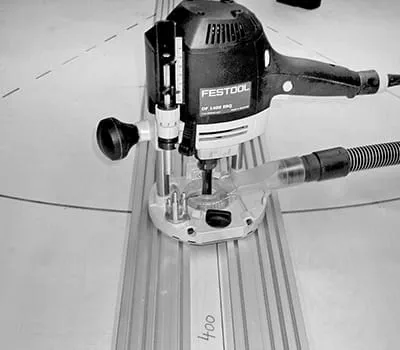

Instellen van het multifreessjabloon:
De MFS met de centreerdoorn in het boorgat van de plaat zetten.
Het cirkelfreesinzetstuk losmaken en de bovenfrees in het cirkelfreesinzetstuk plaatsen en naar de markering van de buitenradius bewegen.
De frees op het oppervlak van het werkstuk zetten.
Nu de snijwerkbreedte bij de markering afstellen door met de hand aan de frees te draaien. Bij het frezen van de binnenradius deze procedure herhalen.Het cirkelfreesinzetstuk vastzetten door de borgschroef aan te draaien.
Stofzuiger op de bovenfrees monteren en stofzuigslang aansluiten.
Tip: om niet in de multifunctionele tafel of de draagconstructie te frezen, wordt het werkstuk op 3 tot 4 punten ondersteund. Hierdoor kan het werkstuk niet omkantelen en ontstaat er een gelijkmatige boog.
Werkwijze
-
Het werkstuk met de schroefklemmen op de multifunctionele tafel spannen.
Met de eerste freesdiepte (in multiplex max. 5-8 mm per frezing) aan de kant van de boog laten invallen.

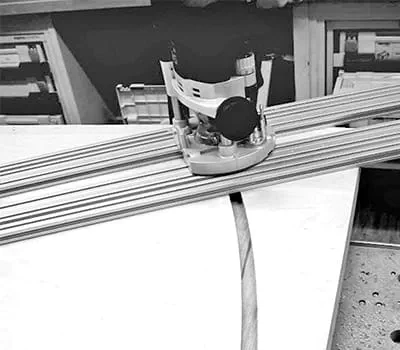

De contour voor een gelijkmatige boog langzaam frezen.
Nu de gehele boog verder uitfrezen.
Na het frezen van de buitenradius, zoals bij het punt ‘Voorbereiden/instellen van de freessjabloon MFS’ beschreven, de binnenradius instellen.
De binnenradius frezen zoals hiervoor beschreven.
-

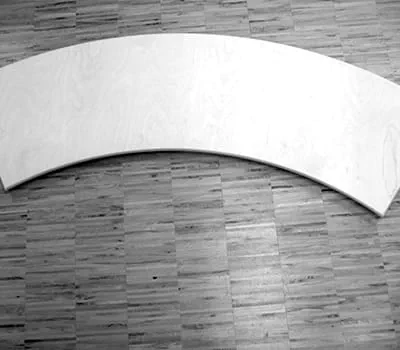

Let op de freesrichting:
Als de cirkel of de groef in één keer wordt gefreesd, kan de frees met de sjabloon met de klok mee of tegen de klok in worden bewogen.
Als de segmentboog nog een keer moet worden nagefreesd, moet u bij een buitenradius tegen de klok in en bij een binnenradius met de klok mee frezen opdat de frees in tegenloop wordt bewogen.
Na het frezen kan de segmentboog met behulp van de invalcirkelzaagmachine op lengte afgezaagd worden.
-

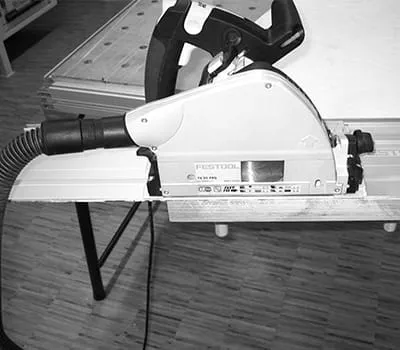

Werkwijze zagen:
De geleiderail op de markering afstellen en spannen.
De zaagdiepte op de invalcirkelzaagmachine instellen via de diepte-aanslag en toerentalstand 6 kiezen.
De boog langs de markering afzagen.
Aan de andere kant herhalen zoals beschreven.
Belangrijk: het zaagblad mag bij de materiaalinval nog geen contact hebben met het werkstuk, anders dreigt terugslaggevaar.
-
