Toepassingsvoorbeeld afdrukken

Grote tegels snijden - tegels op maat snijden bij grote formaten

grote tegels snijden
Grote tegels snijden kan een ongekende uitdaging vormen. Welke gereedschappen en accessoires nodig zijn om een probleemloos verloop te garanderen, leert u in het volgende toepassingsvoorbeeld.

    Beschrijving

    Grote tegels vormen vaak een grote uitdaging voor de tegelzetter. In de eerste plaats omdat het moeilijk is om de tegels van A naar B te transporteren of omdat ze niet eenvoudig in een tegelsnijmachine passen (droog / nat ). Een mogelijkheid is om de tegels uit de vrije hand met een haakse slijper te bewerken, wat echter moeizaam is en vaak tot een onzuivere snede leidt. Daarom adviseren wij om dergelijke tegelformaten met ons railgeleid doorslijpsysteem te bewerken. Dit systeem is bovendien afzuigbaar en maakt het mogelijk om de geleiderail aan de hand van een dubbele zuignap (geckos) aan de tegel te bevestigen. Dit maakt het de tegelzetter mogelijk om ook in binnenruimtes te werken.
    Grote tegels transporteren

    Machines/accessoires

    Alternatieve machines

    Voorbereiden/instellen

    • Als u wilt beginnen met het bewerken van uw grote tegels moet u erop letten dat de vloer afgedekt is en er voldoende ruimte is om beschadigingen aan voorwerpen en aan de tegel te vermijden. Verder moet u op uw arbeidsveiligheid letten. Veiligheidsbril en gehoorbescherming worden aangeraden.

      +
      Voorbereiding

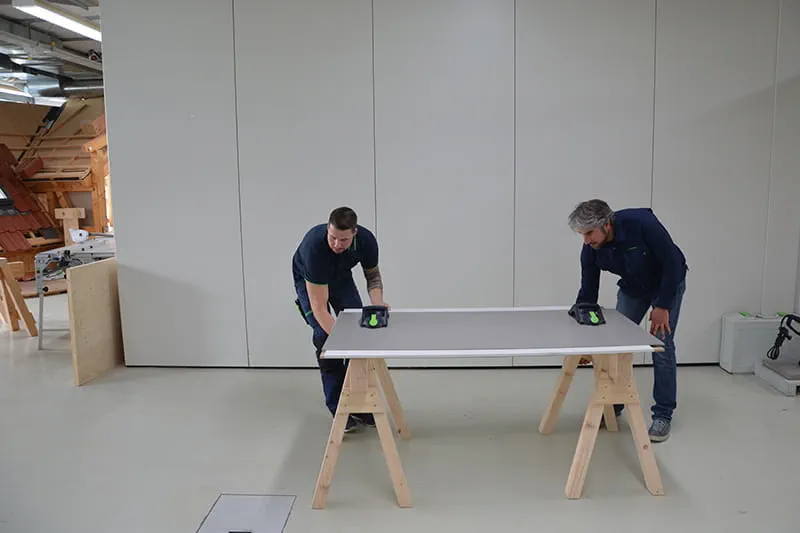

    • Om grote tegels op te lichten, wordt aangeraden om met een dubbele zuignap (gecko) te werken. Deze maakt het oplichten en transporteren van de tegel gemakkelijker. Let erop dat het oppervlak stofvrij is om de best mogelijke hechting te garanderen.

      +
      met gecko oplichten

    Werkwijze

    • Grote tegel op geschikte ondergrond wegleggen. Gebruik daarvoor onze gecko voor het transport.

      +
      Grote tegel op geschikte ondergrond wegleggen

    • Teken de gewenste maat af en stel de geleiderail aan de hand van de markeringen in.

      +
      Teken de maat af

    • De geleiderail met de gecko aan het oppervlak van de tegel bevestigen.

      +
      Geleiderail en gecko

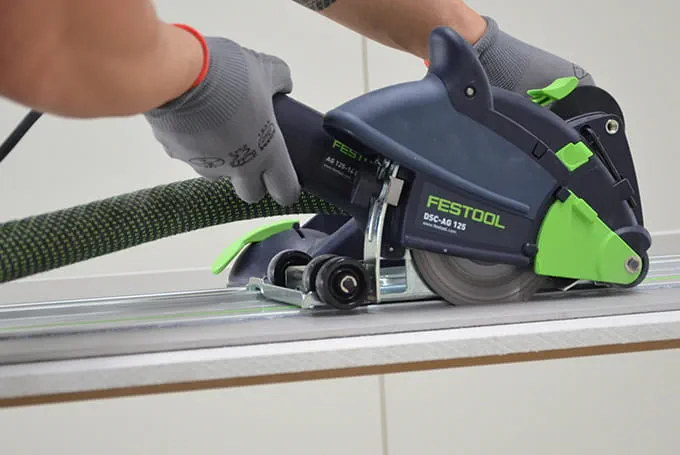

    • Neem nu het DSC-AG 125 doorslijpsysteem in de hand en let erop dat de juiste diamant-dooslijpschijf is gemonteerd ( TL-D 125 Premium ).

      +
      DSC-AG 125 met diamant-dooslijpschijf

    • Vervolgens sluit u het doorslijpsysteem op de stofzuiger CTM 36 E AC aan. Aangeraden wordt om met een 36-slang te werken vanwege de vrijkomende stofhoeveelheid. Let erop dat alle parameters correct zijn ingesteld (slangdiameter, AC-functie AAN, AUTO-modus).

      +
      CTM 36 E AC

    • Stel nu de gewenste diepte van de te bewerken tegel in.

      +
      Diepte instellen

    • Leg het doorslijpsysteem nu op de geleiderail en schakel deze in. Begin nu te snijden en voer de tegel niet te snel aan voor het beste resultaat.

      +
      Doorslijpen

    • Na afloop van het snijden maakt u de gecko los en verwijdert u de geleiderail.

      +
      Geleiderail losmaken

    • De grote tegel kan nu met de gecko opgelicht worden en naar de plaats van montage getransporteerd worden. Wij wensen u veel succes bij het aanbrengen van de tegel.

      +
      Tegel oplichten
