Kweekbak voor balkon en terras

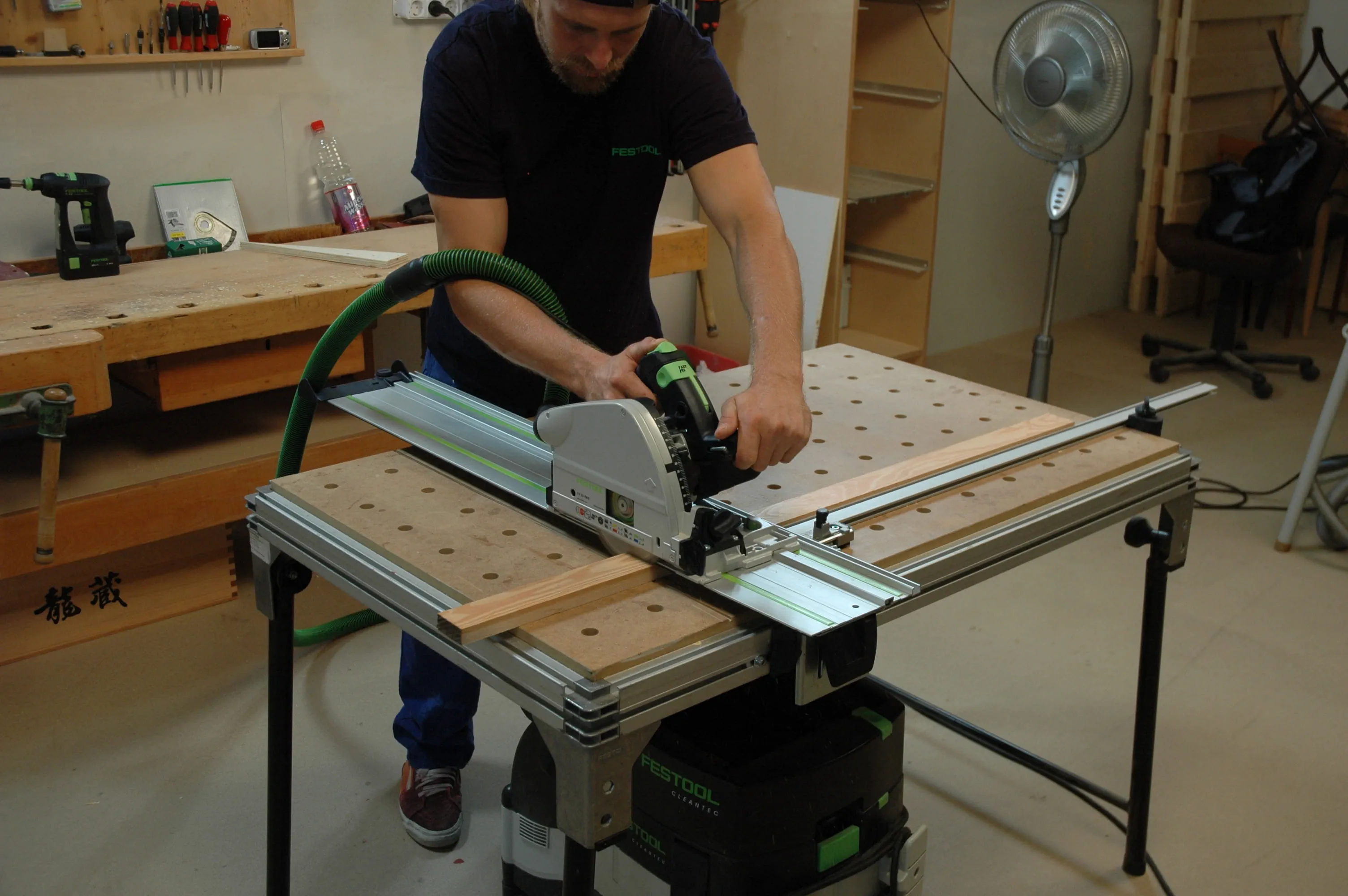

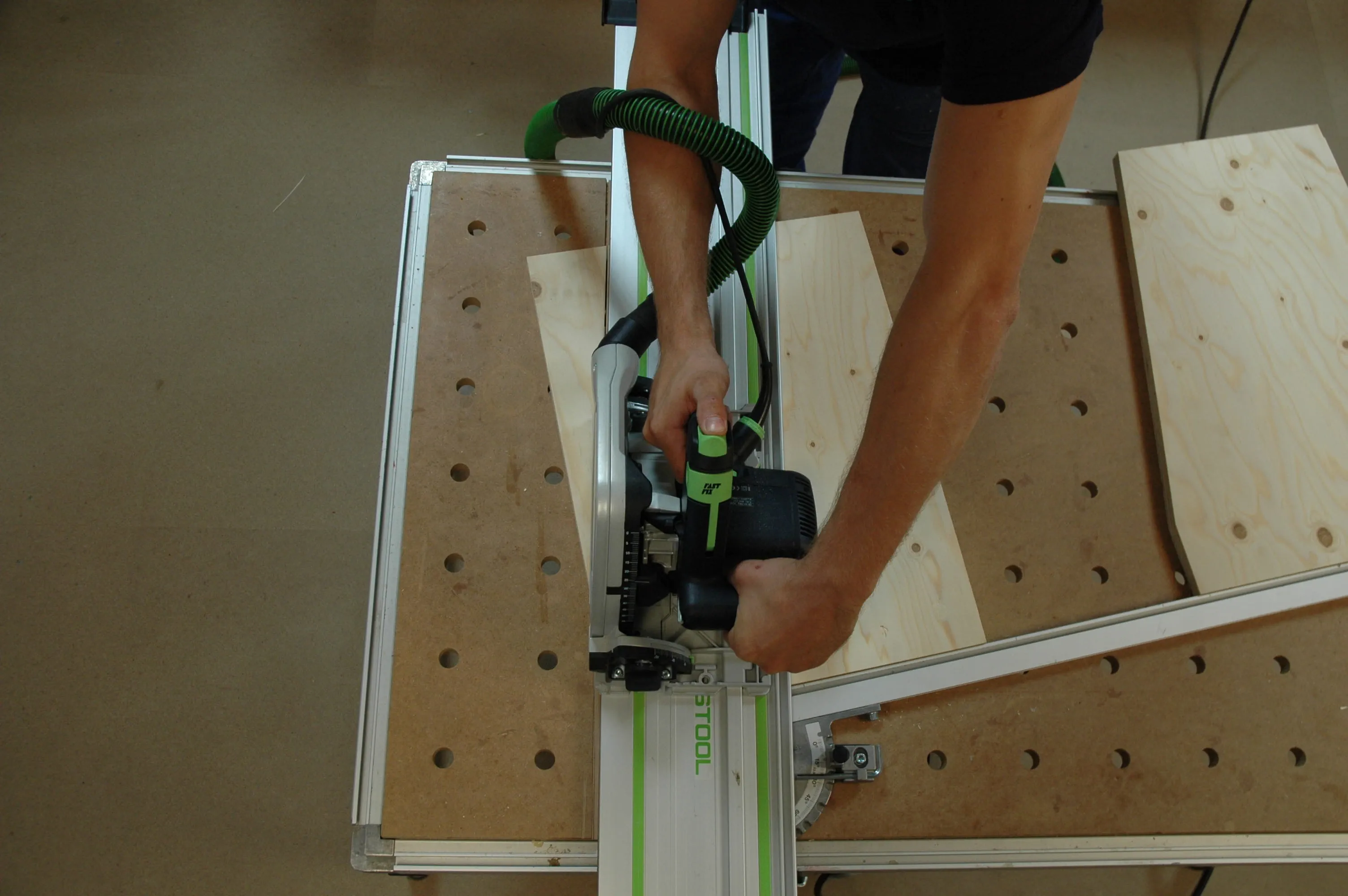

Zaag de afzonderlijke planken en latten op de in de materiaallijst aangegeven maten. Op de twee zijden (pos. 3) wordt de schuine kant gemarkeerd en op maat gezaagd met een handcirkelzaag met geleiderail.

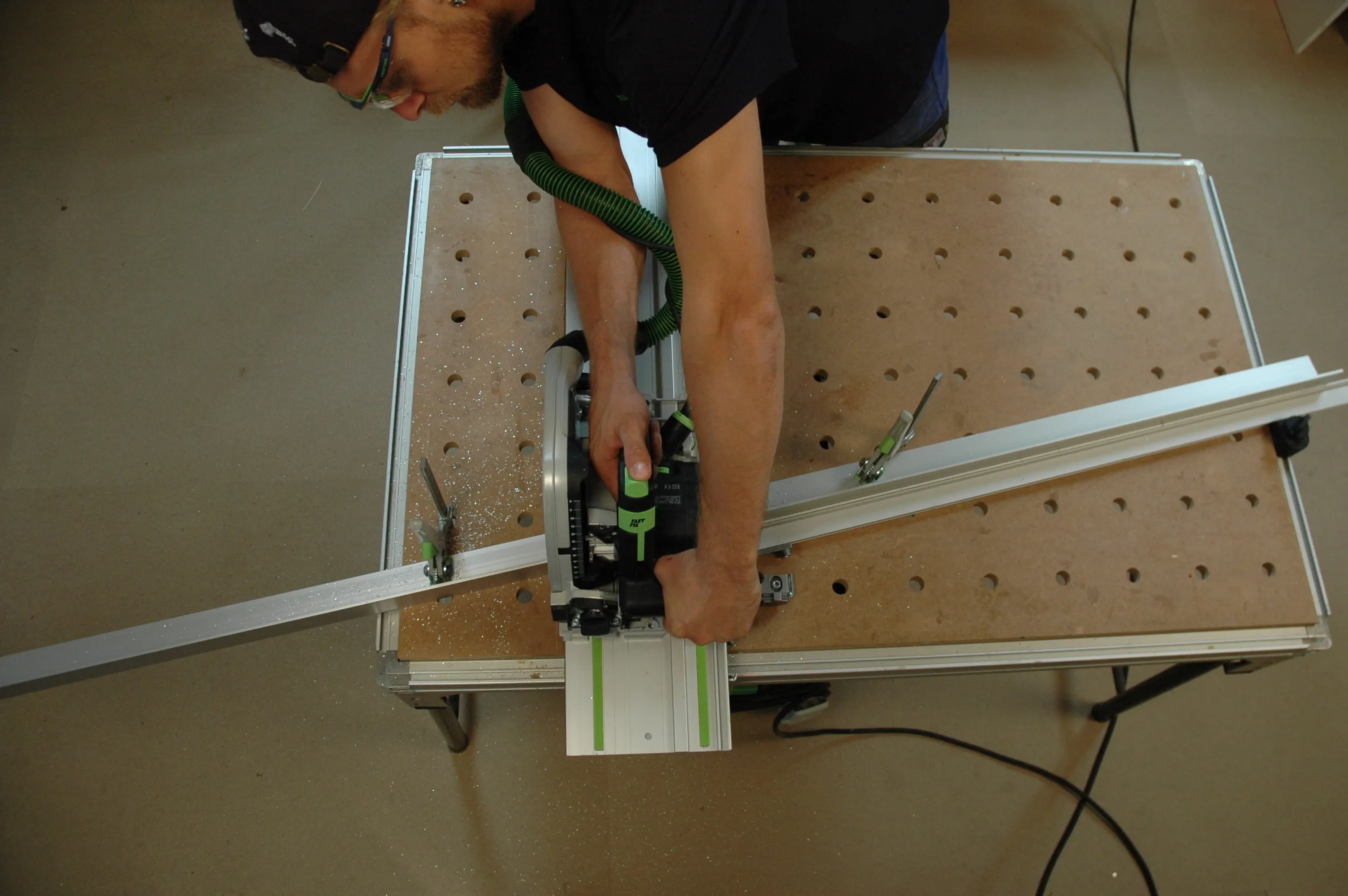

Met de op de afbeelding getoonde multifunctionele tafel kunt u de aanslagrail kantelen en het werkstuk stevig op de tafel klemmen. Zo kunnen ook de aluminium profielen voor de poten op maat gezaagd worden.

In elk geval moet het juiste zaagblad (universele of aluminium vertanding) worden gebruikt en moet het toerental worden verlaagd. Belangrijk: Draag een veiligheidsbril om uw ogen te beschermen tegen aluminiumspaanders.

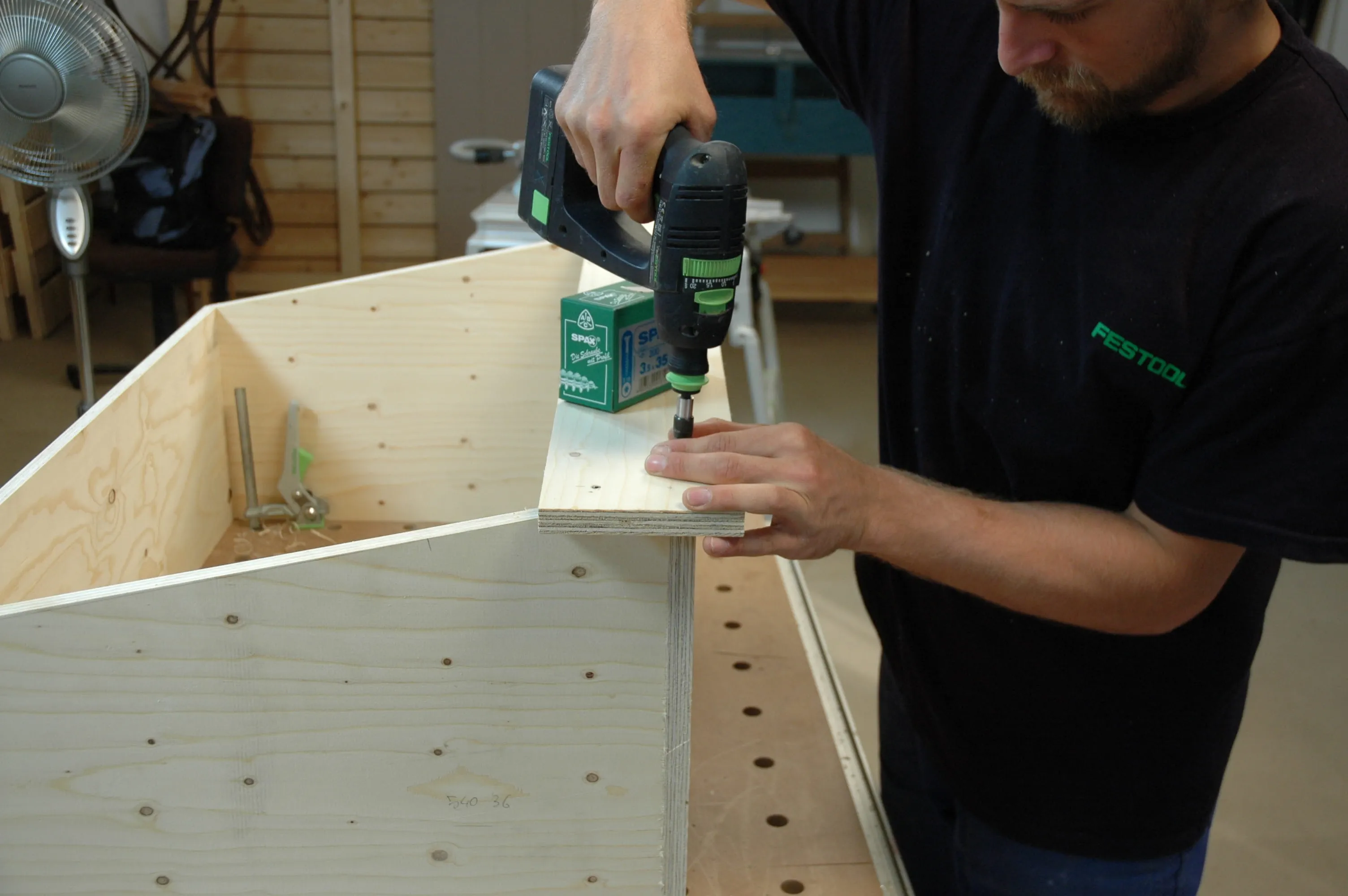

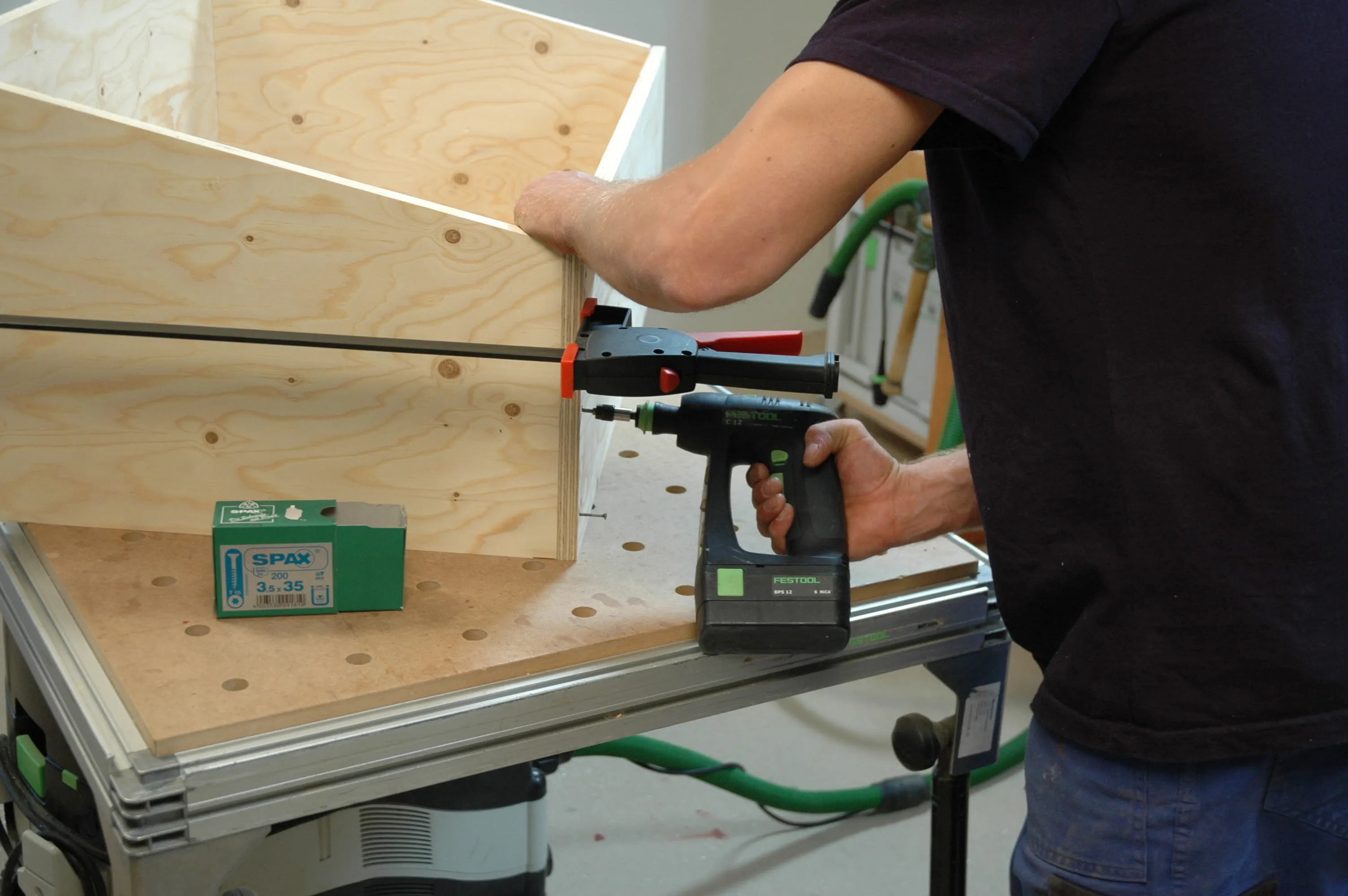

Boor in voor- en achterwand (pos. 1 + 2) gaten D = 3,5 mm voor de Spax-schroeven (3,5 x 35) voor. De vier planken die deel uitmaken van de kast worden vastgeklemd met klemmen, uitgelijnd en aan elkaar vastgeschroefd.

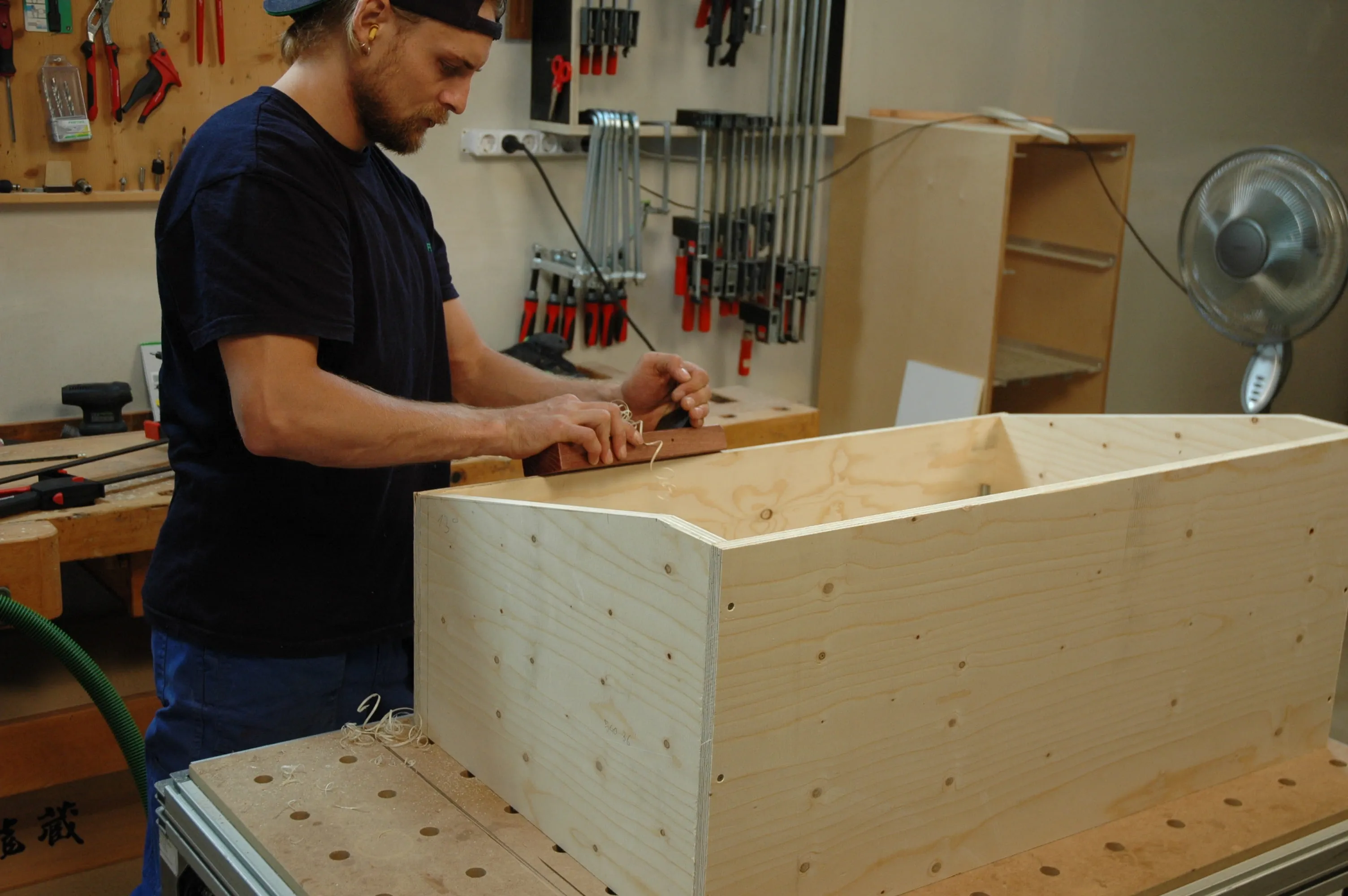

De voorste plank (pos. 2) kan vooraf met een cirkelzaag schuin gezaagd of alternatief schuin afgeschaafd worden. Ook in het legvlak (pos. 4) worden 3,5 mm gaten voor de Spax-schroeven voorgeboord.

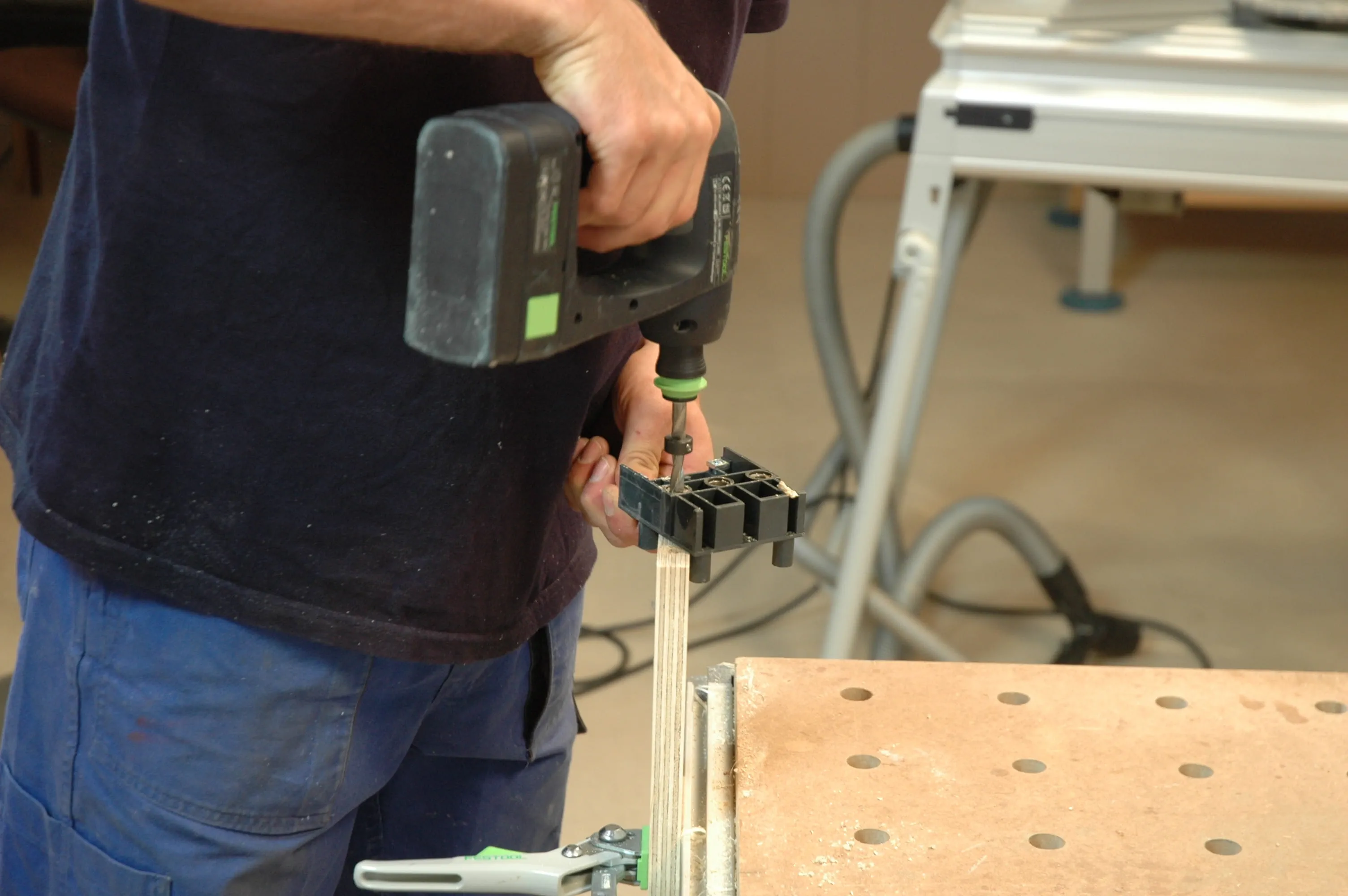

De vier delen voor het klapraam worden verbonden met pluggen. Gebruik indien mogelijk pluggen (8 mm x 40 mm) van waterdicht hout (eiken, sipo). De gaten voor de plugverbinding worden met een eenvoudige sjabloon geboord.

Markeer de posities van de afzonderlijke raamdelen met behulp van de timmermansdriehoek. Boor eerst in de korte smalle vlakken van de raamzijden (pos. 6) elk twee 8 mm pluggaten (boordiepte halve pluglengte + 1 mm).

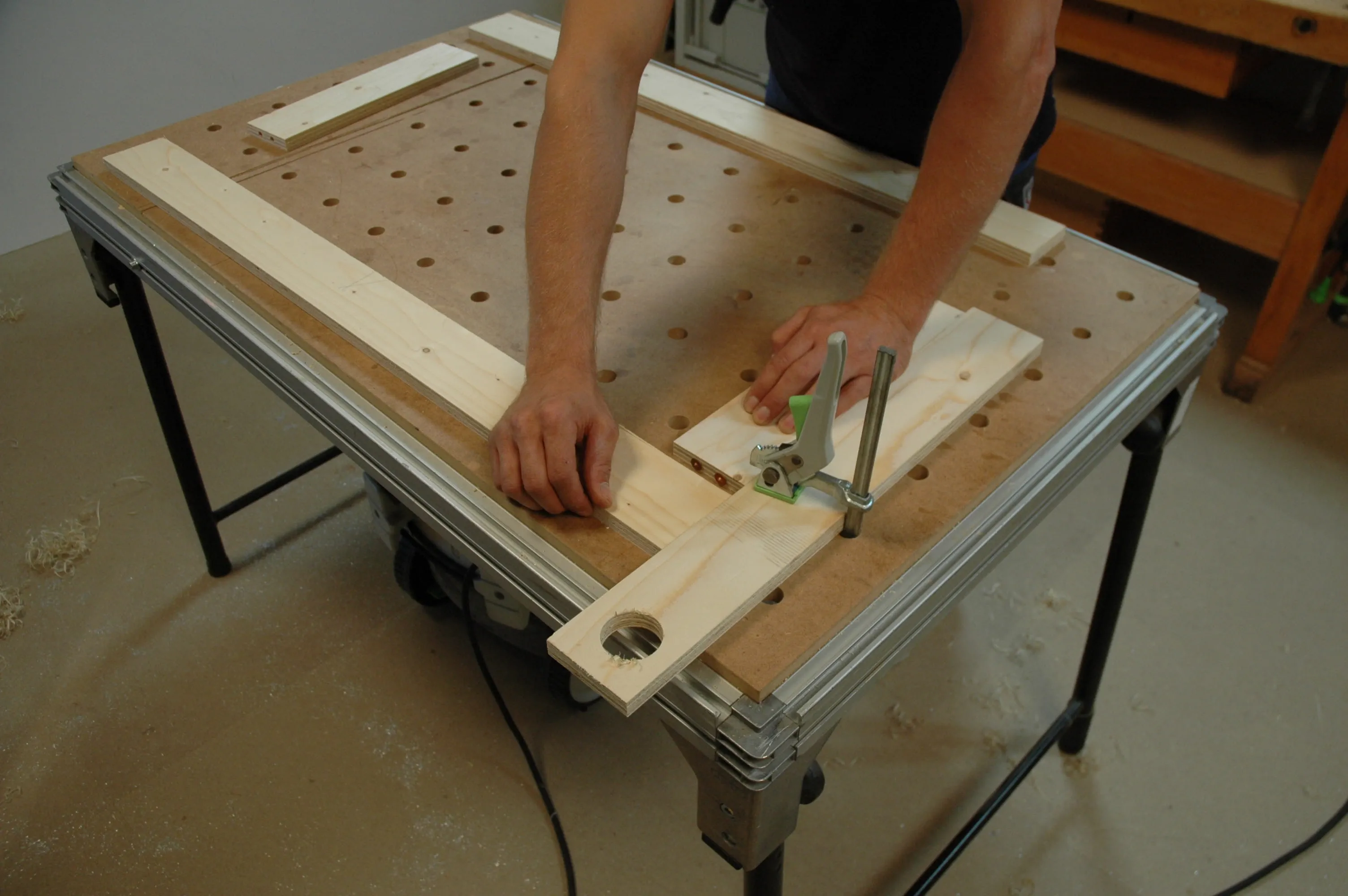

De gaten moeten ongeveer 10 mm van de kant verwijderd zijn en in het midden van de plaat staan. Steek de pluguiteinden in de gaten en breng daarmee de middelpunten over op de lange raamzijden (pos. 5). De op de tafel gespannen plank dient als aanslag. Boor ook hier de gaten met dezelfde boordiepte.

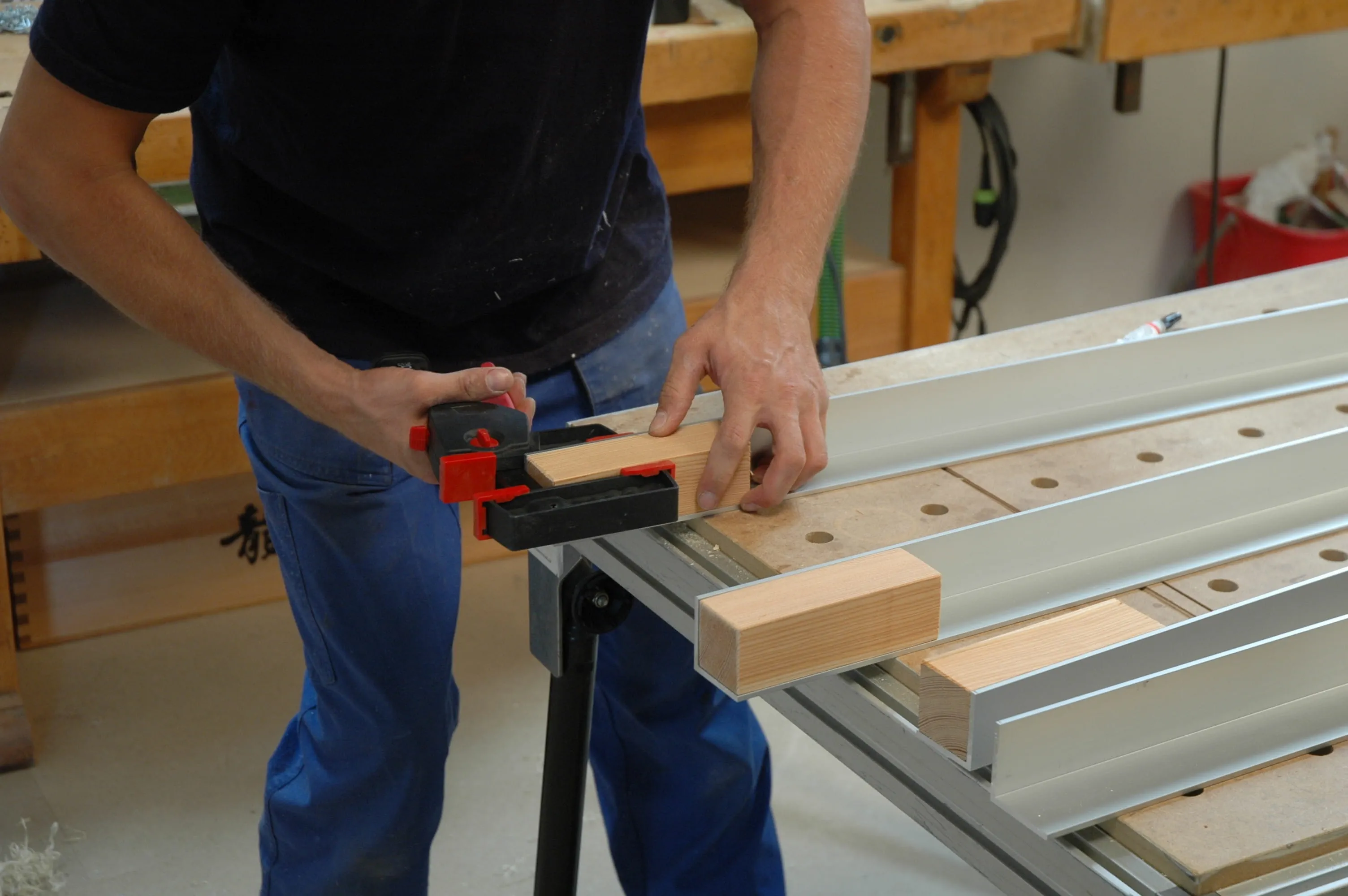

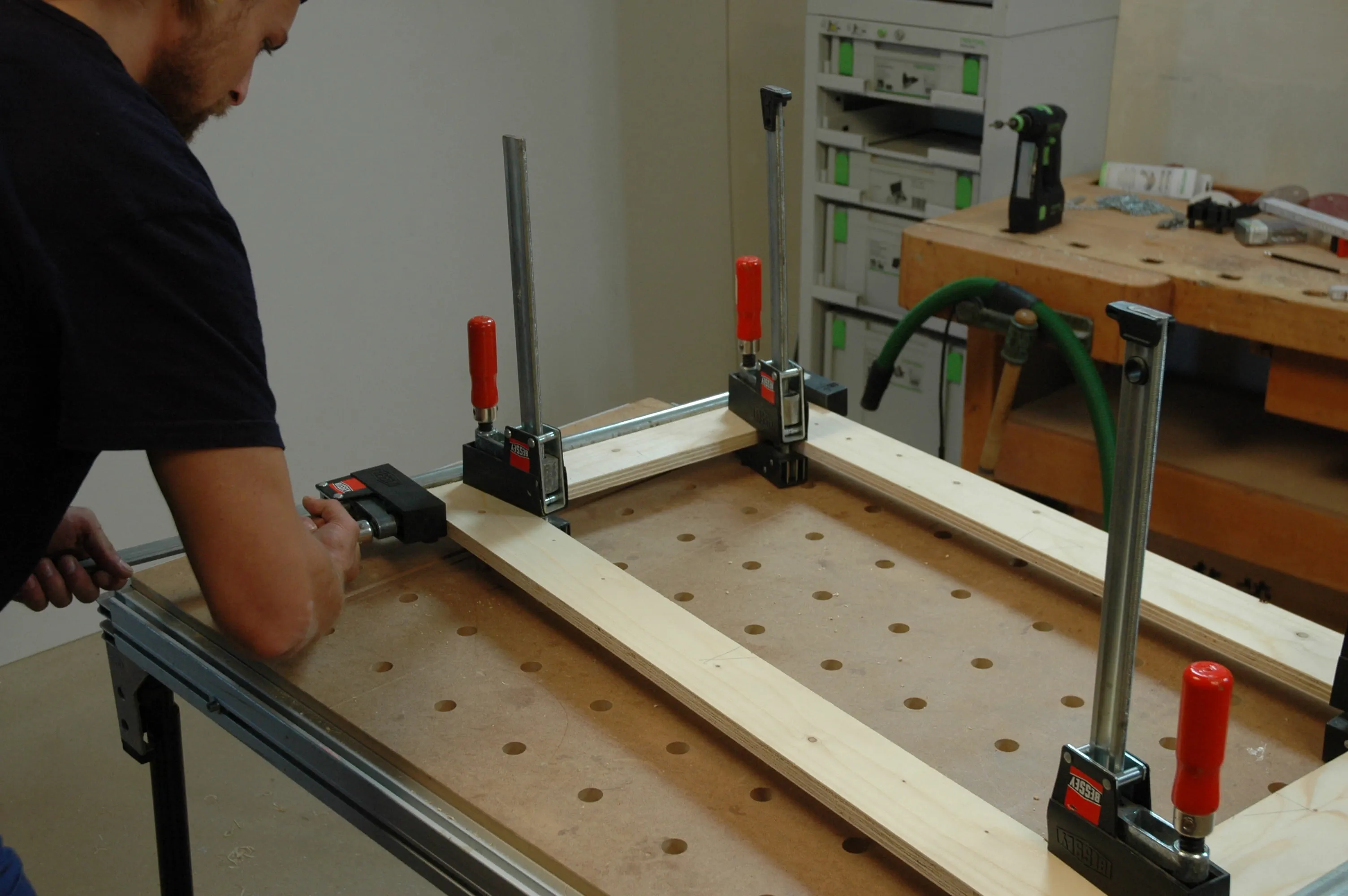

Kleine onnauwkeurigheden kunnen worden gecompenseerd met de klemmen, die verticaal op de lijmverbindingen zitten. Breng lijm aan op de steunblokken (pos. 13) en leg de blokken onder in de poten. Na het uitlijnen worden de blokken in beide met klemmen vastgezet.

Nadat de lijm in het raam is opgedroogd, worden de klemmen losgemaakt en worden de verbindingen glad geschuurd met een excenterschuurmachine en schuurpapier korrel P 120.
De bovenkant van het raam wordt afgeschuind met een cirkelzaag of een handschaaf.

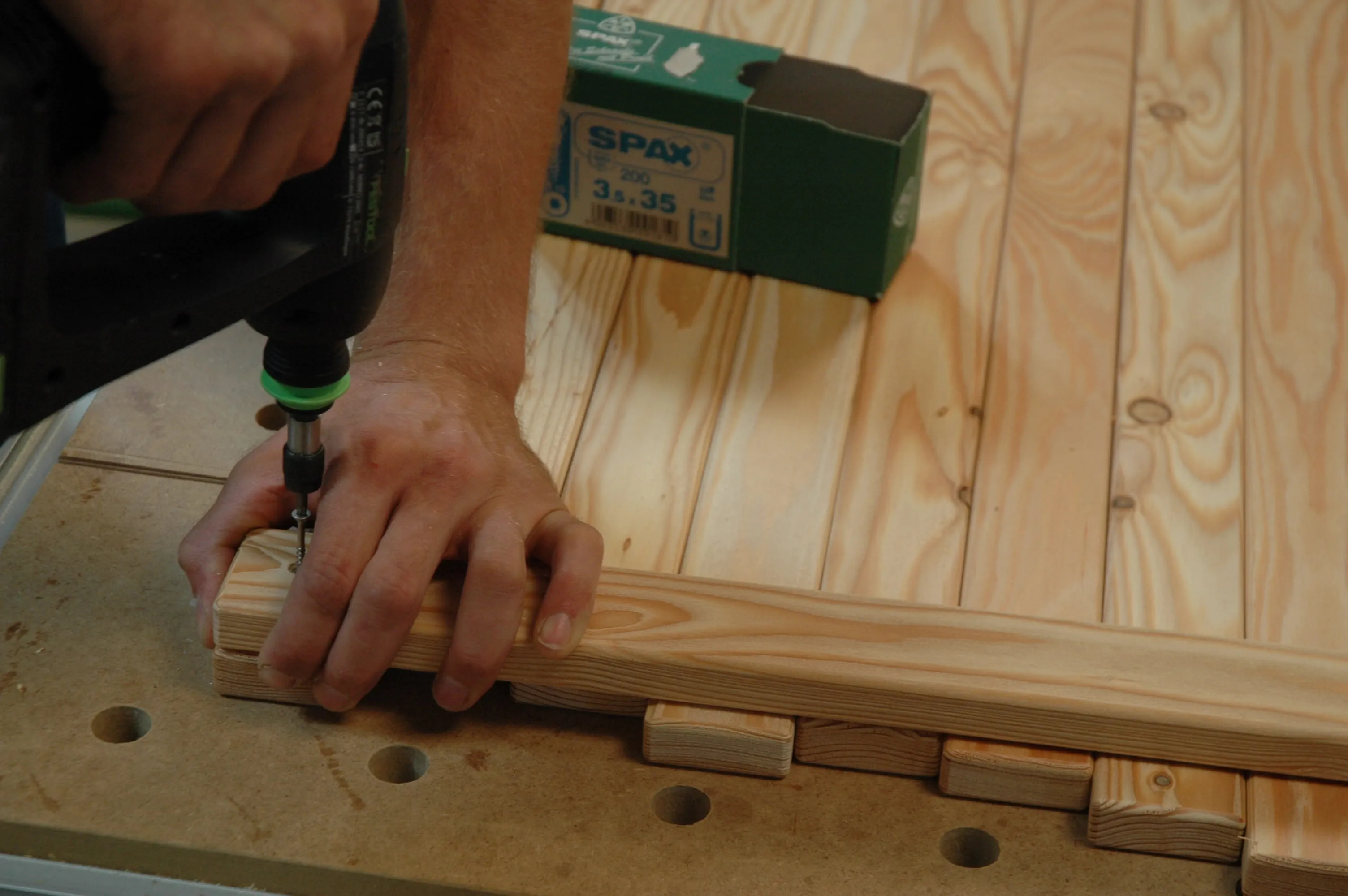

Leg de latten (pos. 9) van het onderste rooster bij elkaar. Boor de vier gaten voor het bevestigen van de eerste en laatste lat in de steunlat voor. Schroef de beide latten vlak vast met de buitenhoeken. Schuif vervolgens alle latten samen en meet de afstand tot de buitenste lat.

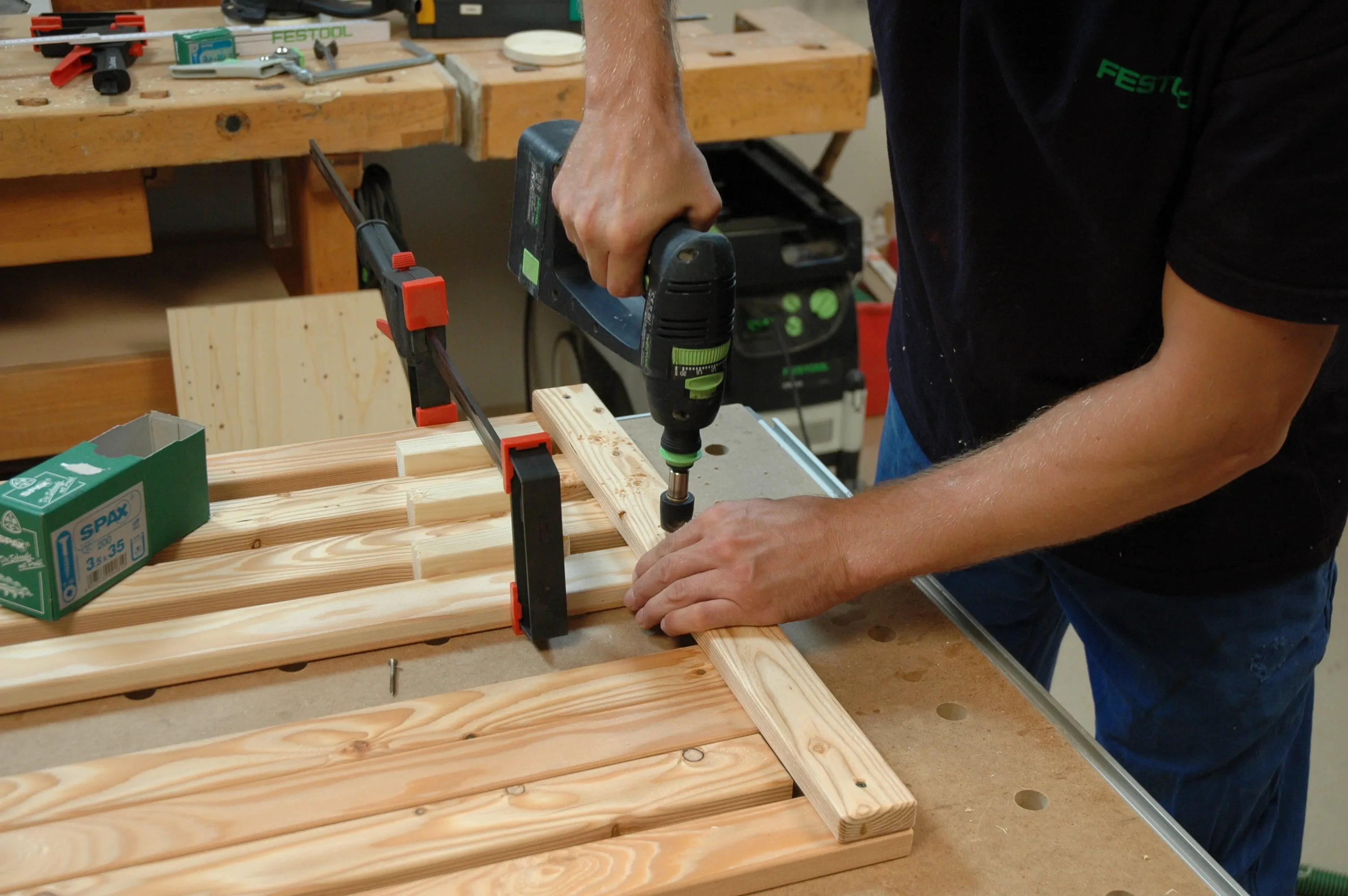

Deze maat wordt door het aantal afstanden (7) gedeeld. Zo verkrijgt u de precieze afstandsmaat. Zaag een lat met deze maat en plaats deze ertussen als afstandhouder bij het schroeven. Om efficiënter te werken kunt u meerdere latten met afstandsblokjes daartussen met elkaar vastzetten, voorboren en vastschroeven.

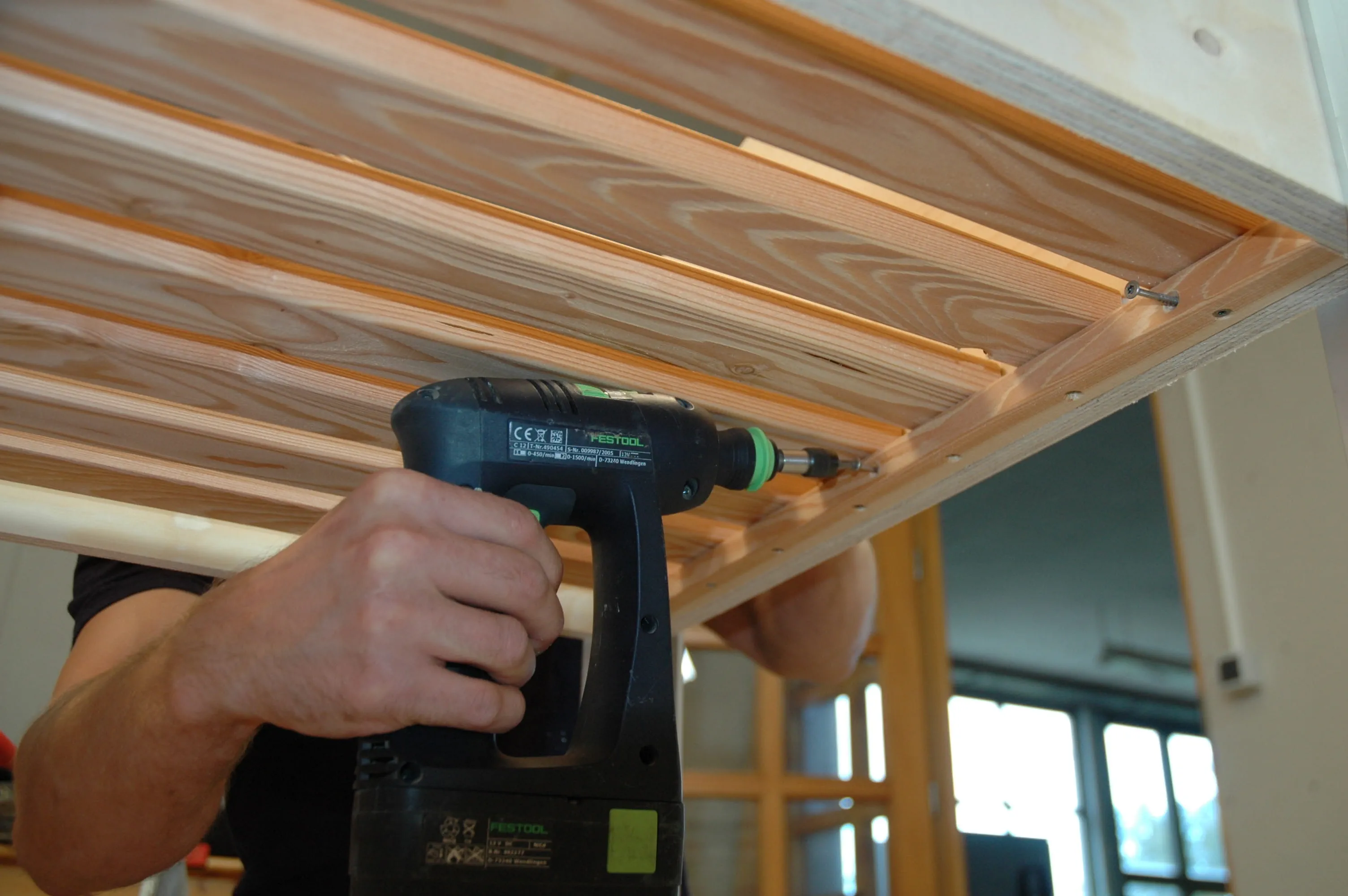

Het bovenste rooster wordt op dezelfde manier gebouwd. Belangrijk is hier dat de beide buitenste latten met de afstandsmaat naar binnen worden verplaatst. Boor vervolgens gaten van 3,5 mm in de steunlatten van het bovenste rooster en schroef het rooster op de kast vast.

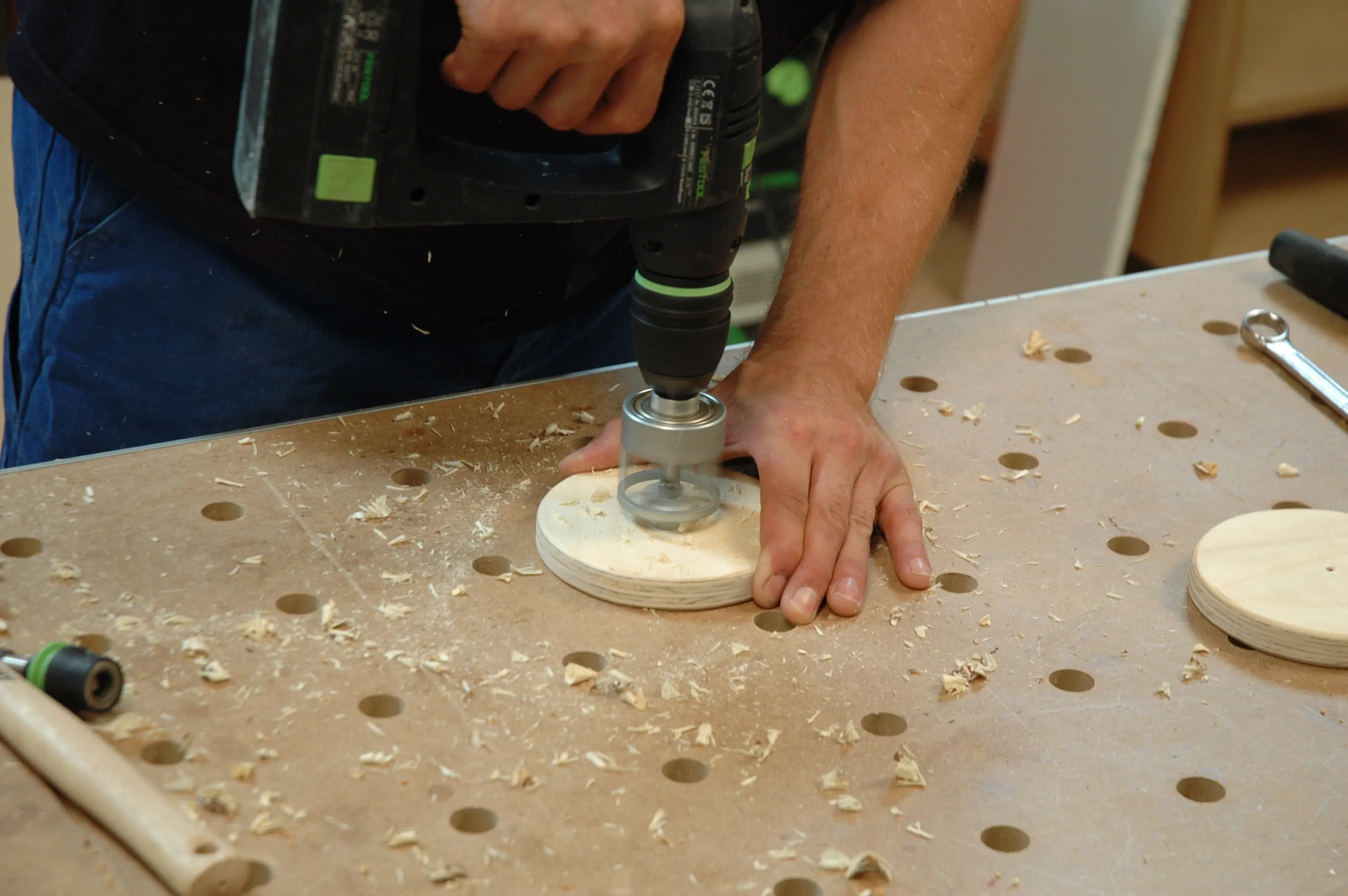

Voor de instelbare poten worden met een decoupeerzaag ronde schijven (pos. 16) uit triplex gezaagd. Ontbraam de randen met een handschuurblok. Aan de onderkant van de schijven worden gaten van 30 mm geboord, de boordiepte komt overeen met de kop van de machineschroef (M 10 x 80) en een sluitring.

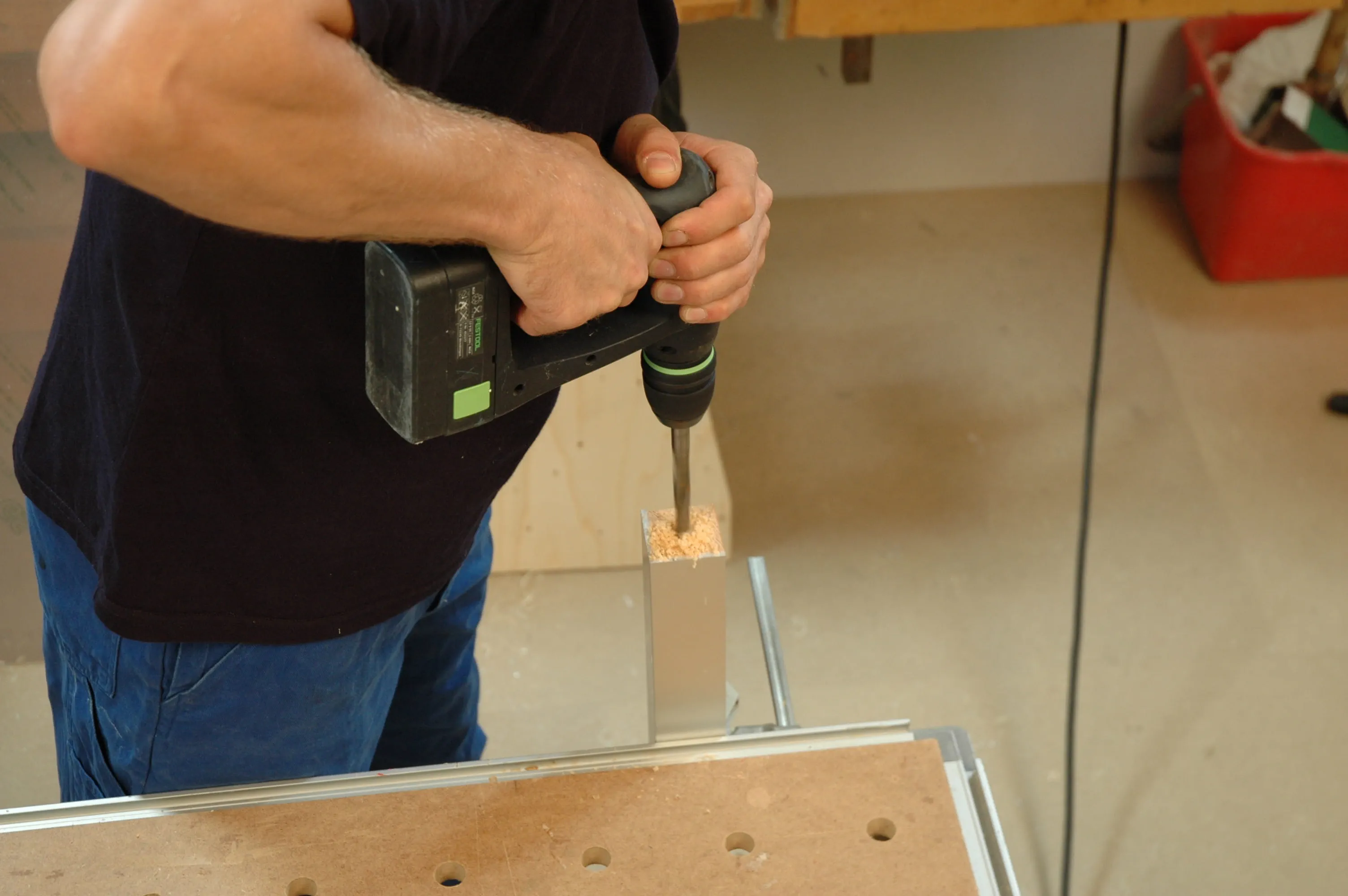

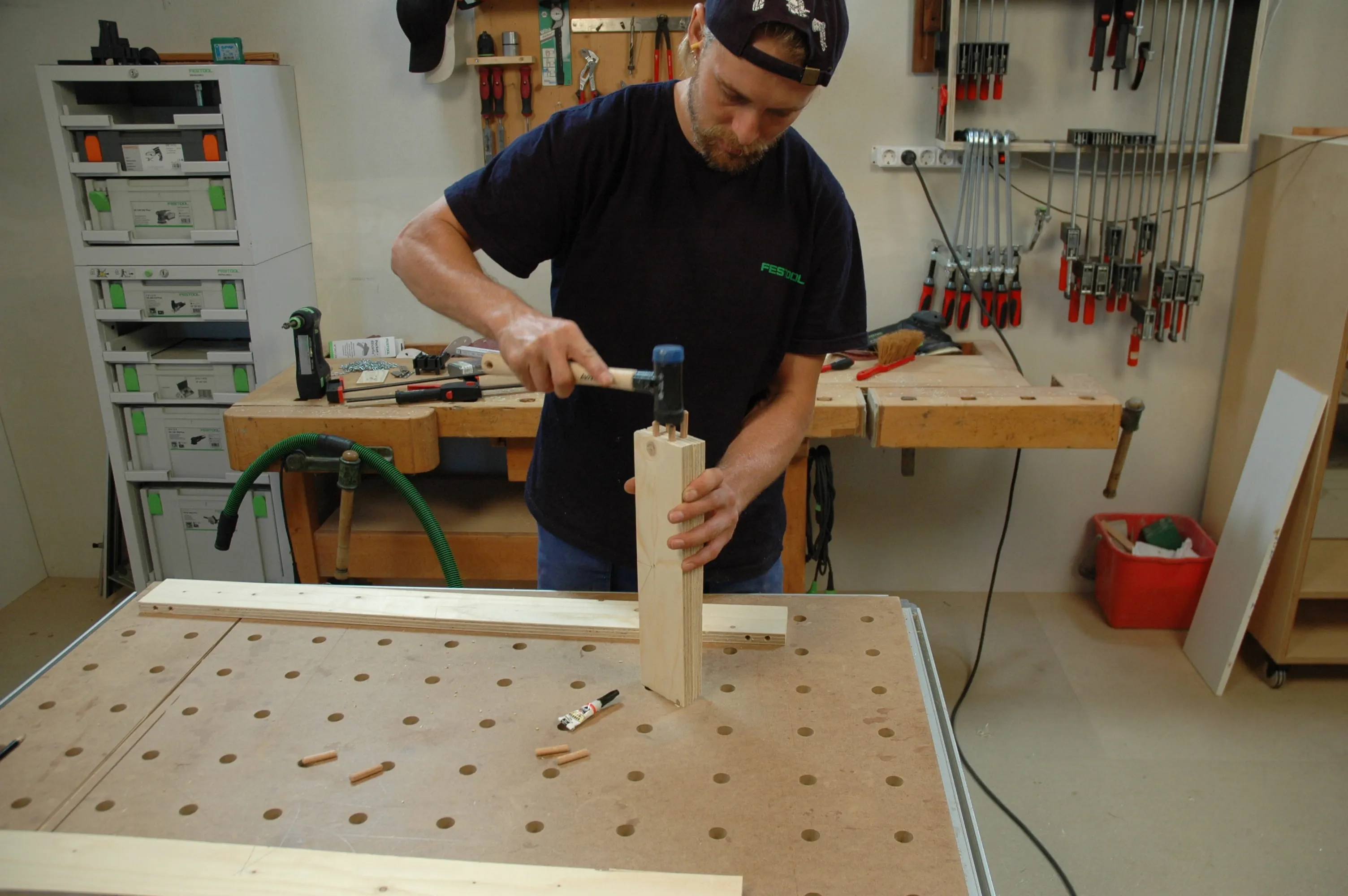

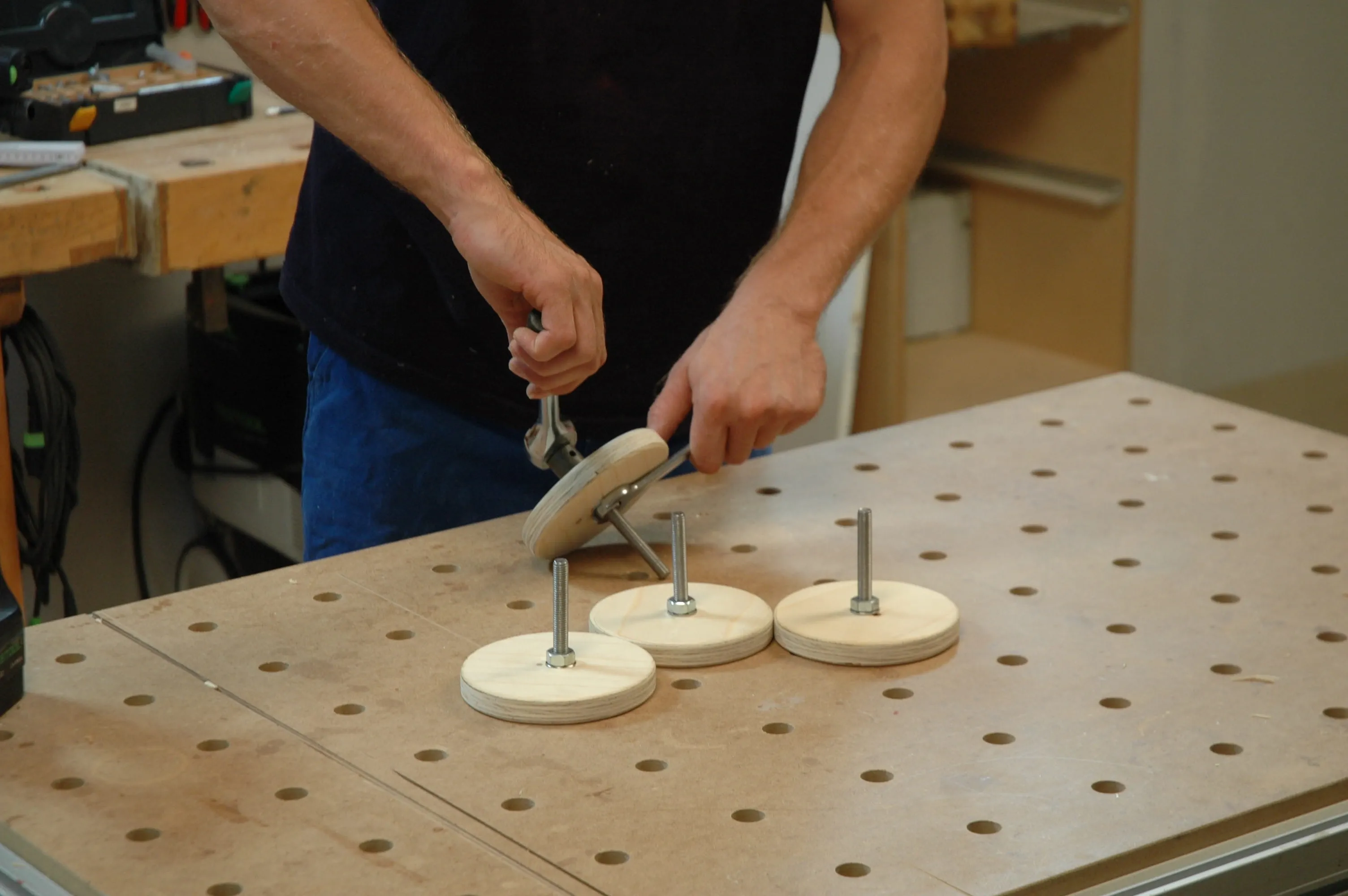

Boor vervolgens het doorgangsgat van 10 mm voor de schroeven. Aan de andere kant komen eerst een sluitring en een moer. Draai de moer vast met een ring- of steeksleutel. In de poten worden inschroef- of inslaghulzen geboord als tegenschroefdraad voor de schijven.

De boordiepte komt overeen met de lengte van de machineschroef. De boordiameter hangt af van de soort huls en de fabrikant. Als u de gemakkelijker te bewerken inslaghulzen gebruikt, moet u deze na het inslaan twee keer doorboren en met Spax-schroeven 3,5 x 35 tegen eruit glijden borgen.

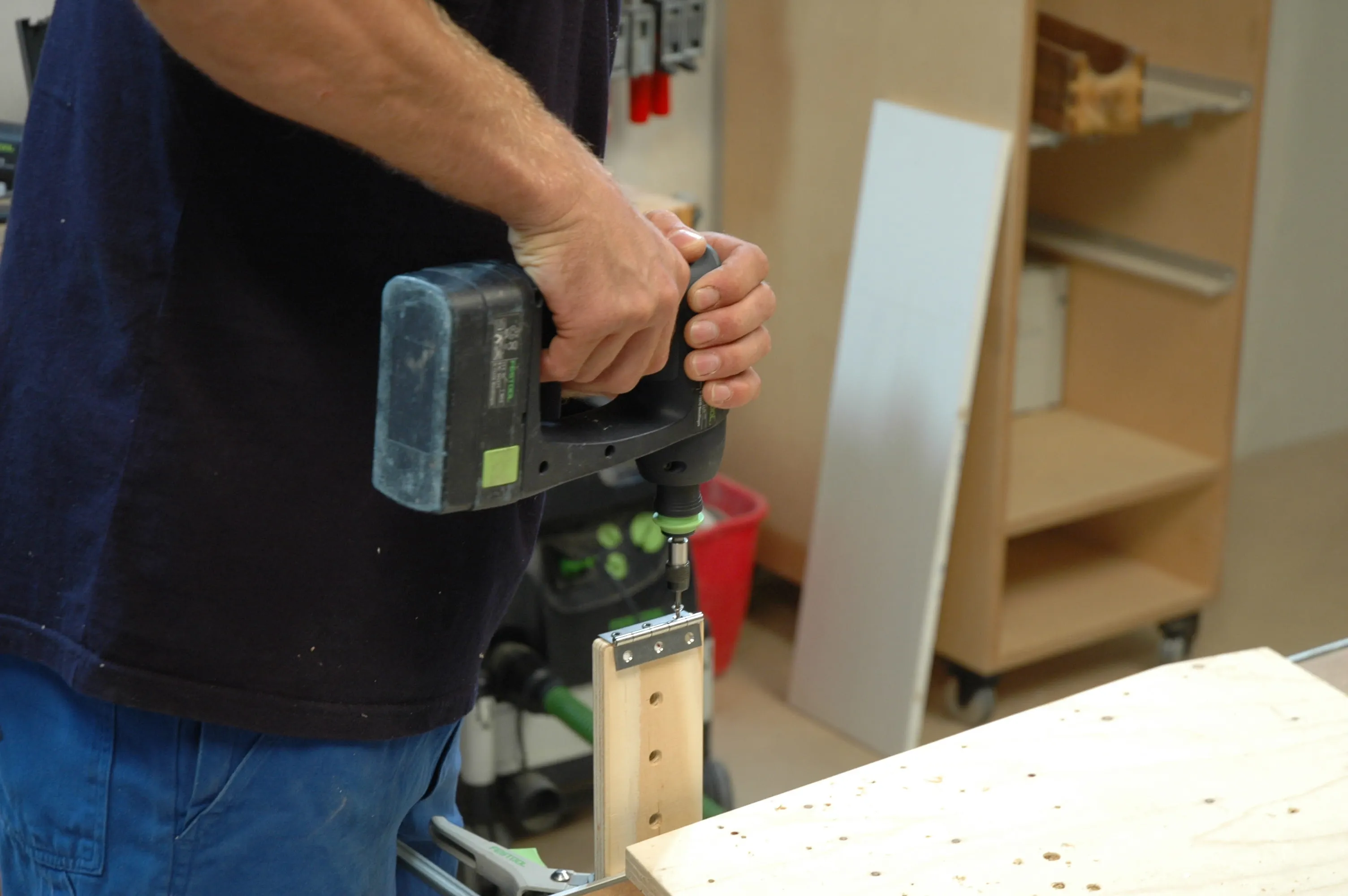

Boor in de sluitlat (pos. 7) de gaten (8 mm) voor de hoogteverstelling van de klep. Ruim de gaten royaal uit met een verzinkboor. Plaats op het bovenste smalle vlak van de sluitlat in het midden het scharnier.

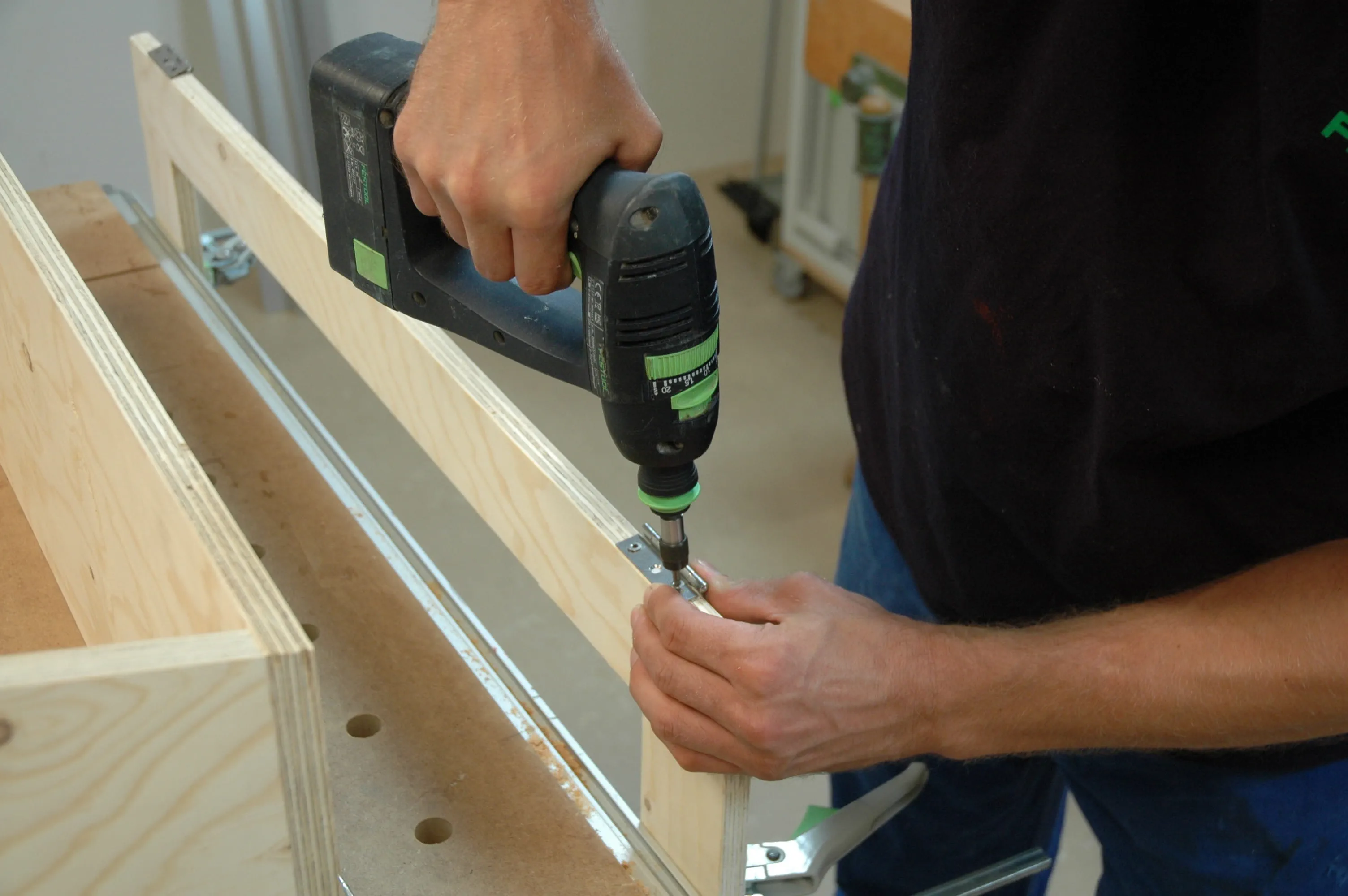

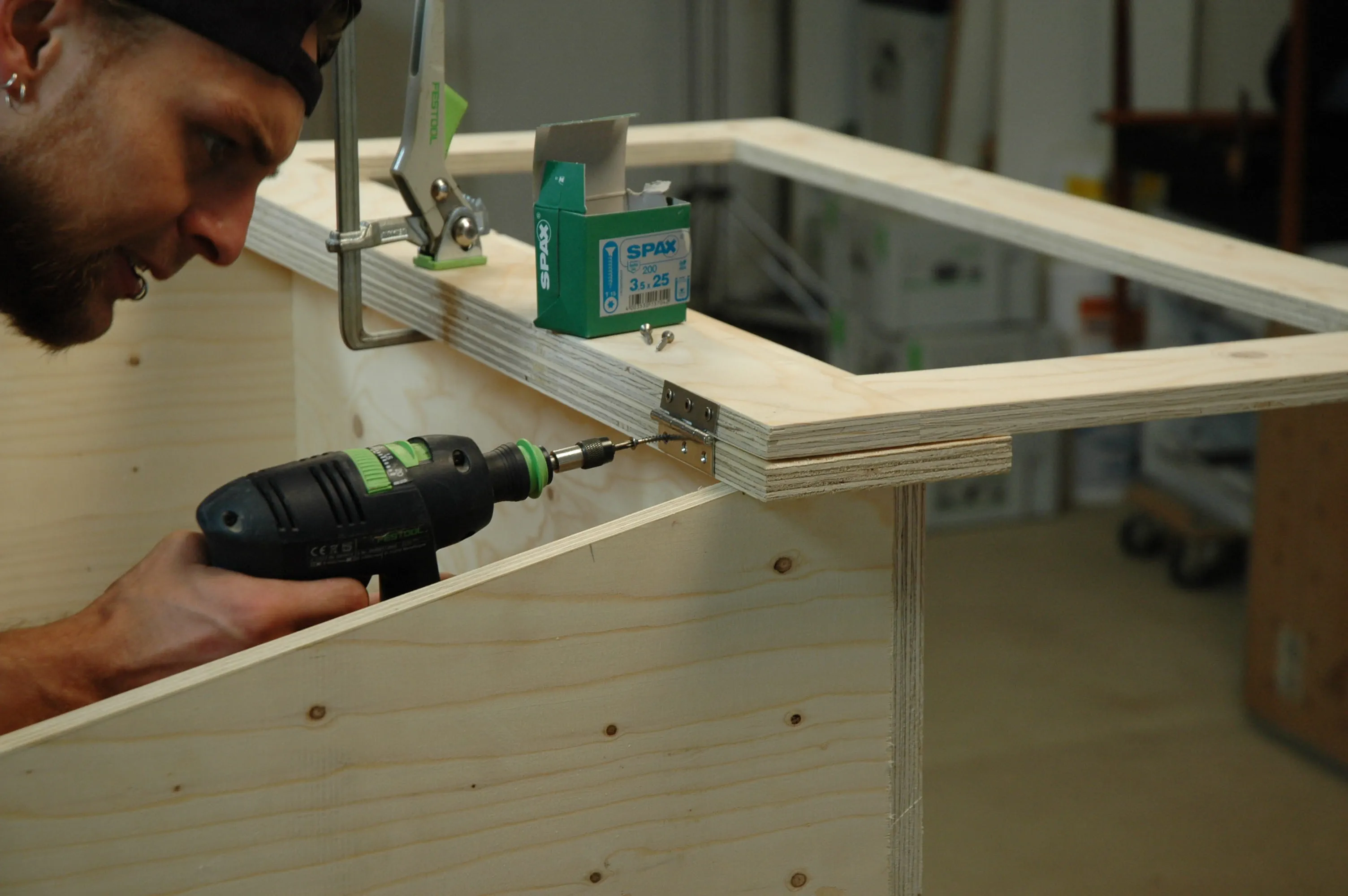

Prik de schroefgaten voor met een priem en schroef de Spax-schroeven 3,5 x 25 mm erin. Bevestig 50 mm van de hoeken en aan de onderkant de twee scharnieren gelijk aan de klep. Het vooraf inprikken van de schroefgaten helpt de schroef centraal in het bevestigingsgat te positioneren, zodat het scharnier
bij het vastschroeven niet naar een kant verschuift.

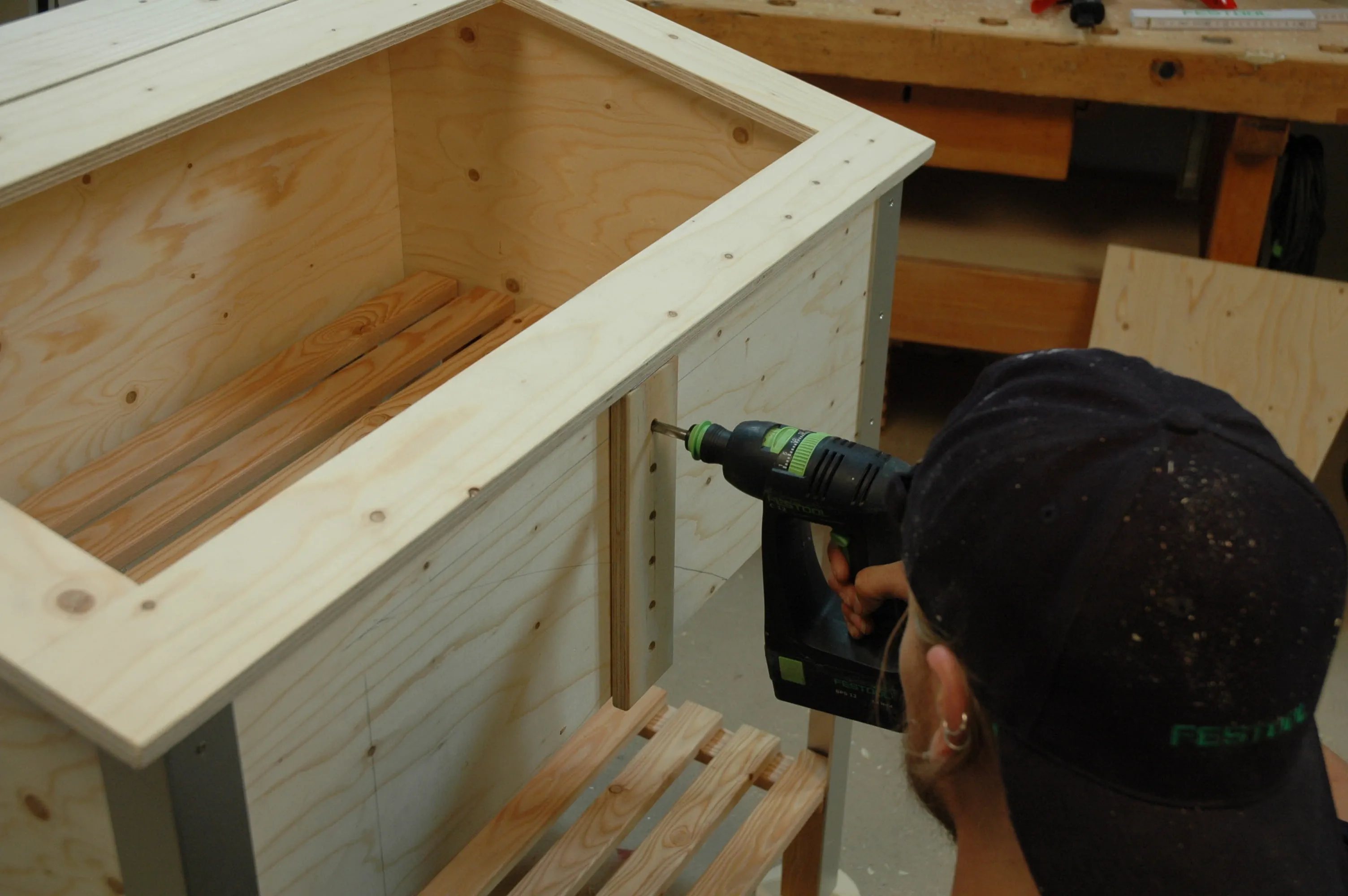

Leg de klep met de onderkant naar boven op de steun, lijn de zijkanten uit en klem de klep vast. De klep en de kast worden met Spax-schroeven met elkaar verbonden. Boor schroefgaten (D = 3,5 mm) in de poten (pos.14 + 15) en schroef de poten aan de kast vast.

Schroef de sluitlat in het midden aan het klapraam vast en boor het bovenste gat met een 8-mm-boor tot in de binnenruimte van de kast. De randen van de acrylglasplaat worden met een schraper of schuurpapier ontbraamd. Markeer de boorgaten op de beschermfolie en boor ze met een 3,5-mm-houtboor met centreerpunt.
Ruim de gaten uit met een verzinkboor.

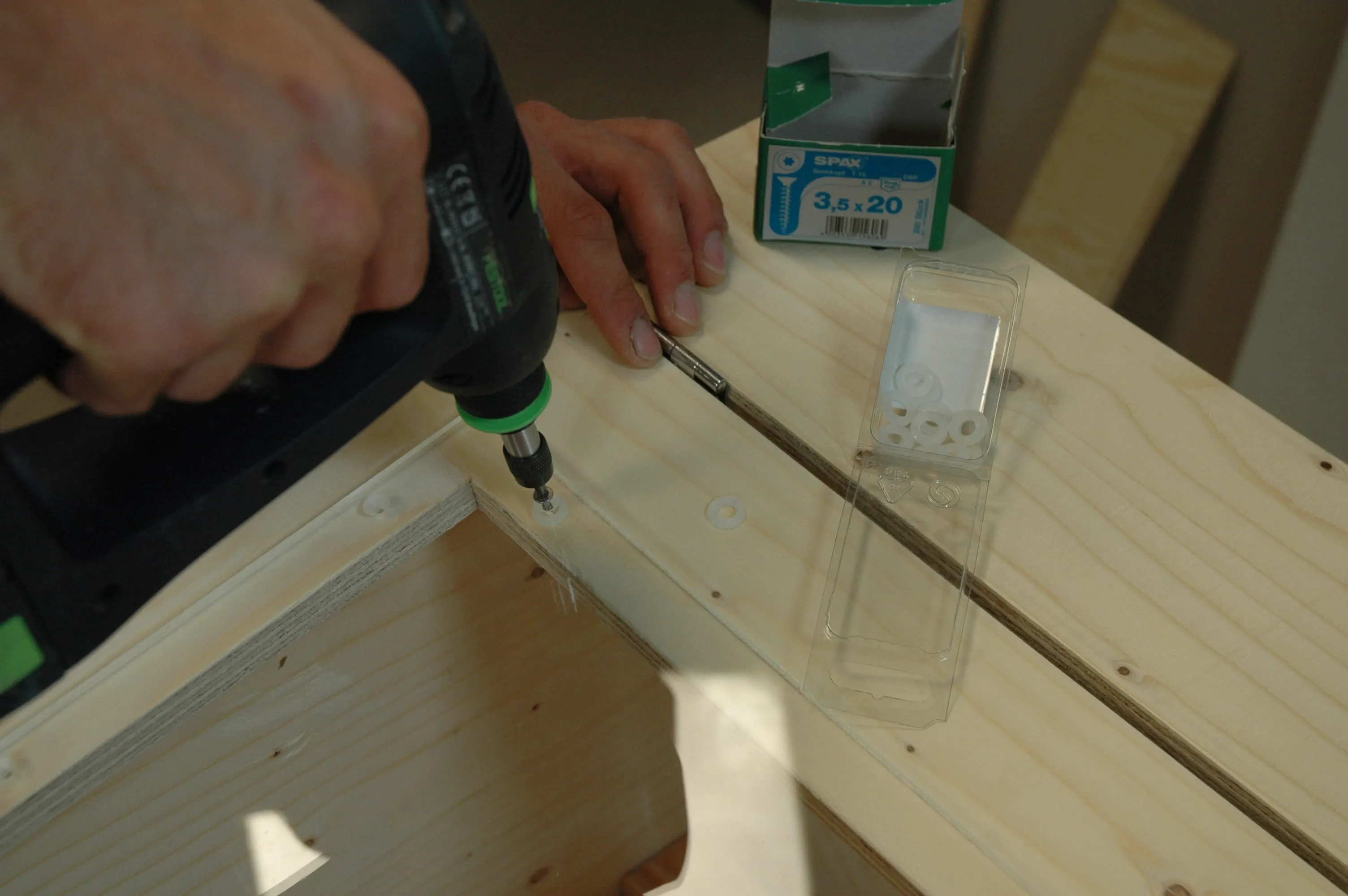

Bij het vastschroeven van de glasplaat worden kunststof onderlegringen tussen raam en glasplaat gelegd. Bevestig een ketting aan de zijkant van de kast en onderaan de klep. Als sluitstuk wordt een aluminium staaf van 8 mm (pos. 17) gebruikt. Zaag deze af op 60 mm en boor aan één uiteinde een gat van 4,5 mm waar een sleutelring (D = 30 mm) doorheen wordt geschroefd.

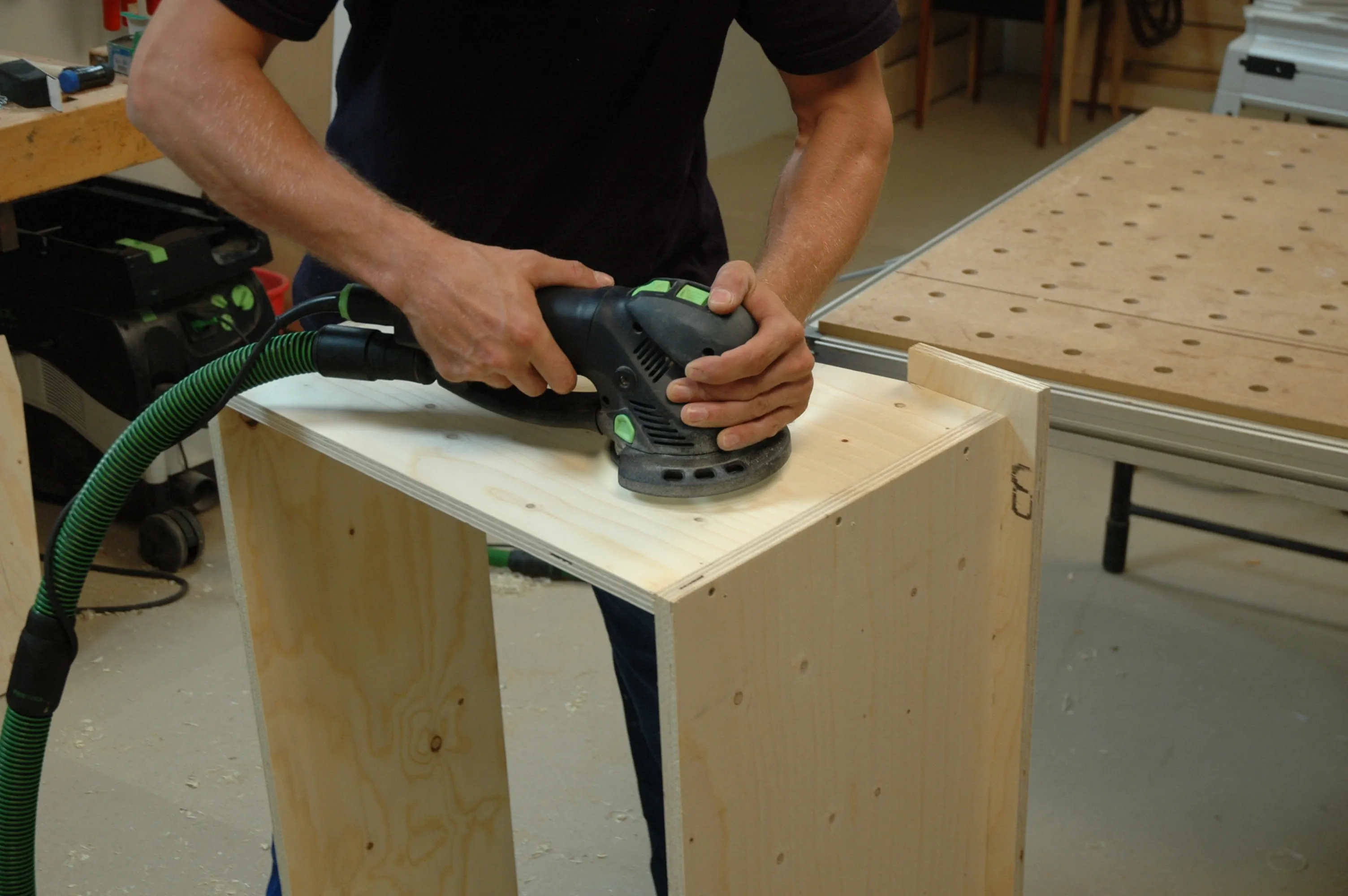

Aan deze ring wordt een ketting bevestigd, waarmee de aluminium staaf aan de klep of aan de kast wordt bevestigd. Voor de oppervlaktebehandeling moet u de kweekbak weer demonteren en met een excenterschuurmachine schuren. Laatste schuurhandeling met korrel P 180. Verf de kast en het raam in kleur en de massiefhouten delen transparant.
