Fraisage de cercles avec le gabarit multi-fraisage MFS

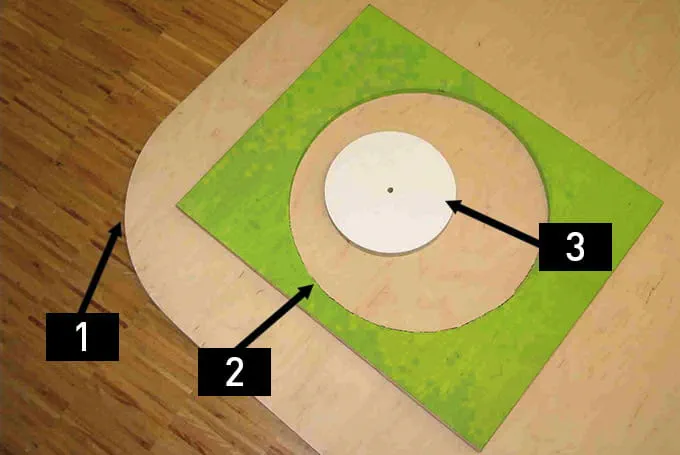

Description
- Enceintes de haut-parleurs
- Découpes d'éclairage
- Construction de comptoirs
- Installation de lavabos
Machines / Accessoires
Autres machines possibles
Préparation / Réglage
-
Le plus grand rayon à fraiser peut être déterminé à l'aide du tableau en fonction du gabarit MFS utilisé. Il convient toutefois de tenir compte du diamètre de la fraise et du type de rayon à réaliser. Vous devez choisir le MFS en fonction du rayon souhaité. En alternative, il est possible d'agrandir le MFS au moyen de rallonges pour obtenir des rayons encore plus élevés.
-
Montez le gabarit multi-fraisage conformément à la notice d'utilisation et installez l'insert circulaire ainsi que la pointe de centrage.
Réglez l'insert circulaire de manière à ce qu'il puisse être déplacé librement sur toute la longueur de la rainure du MFS. Pour cela, placez l'insert circulaire sur un angle et serrez la vis de fixation correspondante du MFS. Placez ensuite l'insert circulaire dans l'autre angle, positionnez le MFS, serrez la vis de fixation correspondante du MFS puis contrôlez la mobilité de l'insert circulaire.
Réglage du gabarit multi-fraisage:- Pour un rayon extérieur :
Déduire du rayon la moitié du diamètre de la fraise et réglez cette valeur au moyen de l'échelle graduée et du marquage « 0 » sur l'insert circulaire, sur le MFS, puis fixez pour terminer.
Exemple : rayon extérieur de 200 mm ; fraise de Ø 14 mm
Valeur de réglage : 200 mm - (14 mm / 2) = 193 mm.
- Pour un rayon intérieur :
Ajoutez au rayon la moitié du diamètre de la fraise et réglez cette valeur au moyen de l'échelle graduée et du marquage « 0 » sur l'insert circulaire, sur le MFS, puis fixez pour terminer.
Exemple : rayon intérieur de 200 mm ; fraise de Ø 14 mm
Valeur de réglage 200 mm + (14 mm / 2) = 207 mm.
Préparation de la défonceuse pour le fraisage de cercle :- Montez la bague de copiage de Ø 30 sur la défonceuse (comprise dans les éléments fournis avec le modèle OF 1400).
- Installez le capot d'aspiration et le tuyau d'aspiration.
- Montez la fraise à rainurer dans la fraiseuse et serrez-la.
- Réglez la vitesse sur le niveau 6.
- Pour un rayon extérieur :
Procédure à appliquer
-
Percez un trou de 8 mm de ø dans la pièce au centre du cercle.
Installez le gabarit multi-fraisage avec le mandrin de centrage de cercle dans le trou percé dans la pièce.
Installez la défonceuse dans l'insert circulaire.
Réglez la fraise sur la profondeur de fraisage et entamez le fraisage.
-
Déplacez le gabarit multi-fraisage avec la défonceuse jusqu'au point de départ du tracé ou du fraisage (cercle).
Respectez le sens de fraisage approprié :
Si vous fraisez le cercle ou la rainure sans avoir travaillé la pièce auparavant, vous pouvez déplacer la fraiseuse avec le gabarit dans le sens horaire ou antihoraire
Si vous avez par exemple déjà scié grossièrement le cercle à la scie sauteuse, ou que le cercle doit être fraisé une nouvelle fois, vous devez fraiser dans le sens antihoraire pour les rayons extérieurs et dans le sens horaire pour les rayons intérieurs, afin de pouvoir fraiser en opposition.
-
Conseil : pour les découpes circulaires traversantes, tenez compte du fait que le centre autour duquel tourne le gabarit MFS n'est plus fixé de manière stable. Pour assurer une position centrale fiable lors du fraisage du cercle à la défonceuse, installez trois ou quatre morceaux de bois de liaison au dos de la pièce. Lors du fraisage traversant, ces morceaux de bois ne seront que légèrement fraisés et continueront à assurer une liaison fiable.
-
